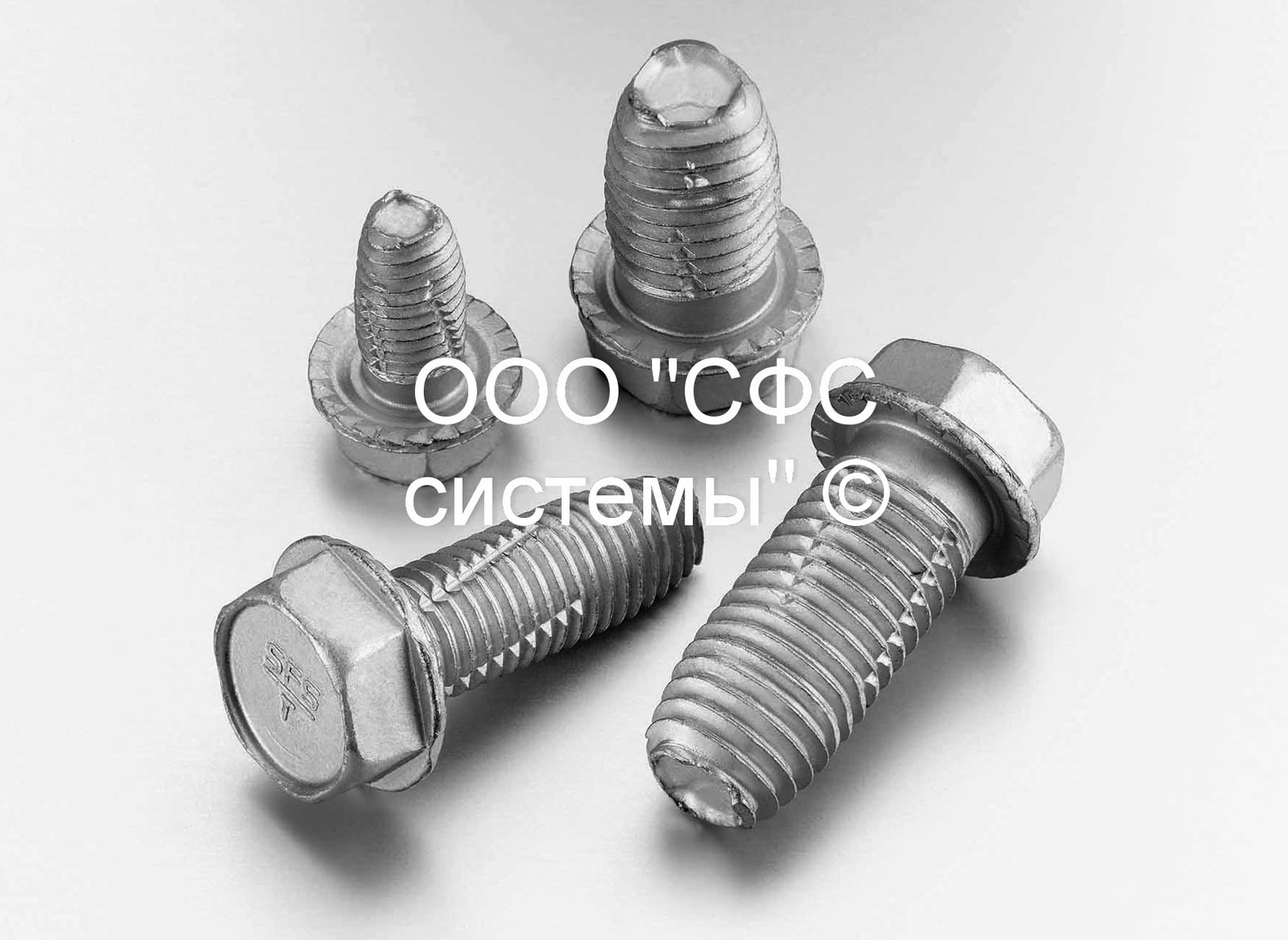

Cамонарезающий шуруп, заменяющий болтовое соединение
Тип: TDBL
Преимущества: Шуруп резьбообразующий TDBL обладает широким спектром применения благодаря самоцентрирующейся форме, нарезке резьбы в сталях различных марок и толщины, не прокручивается в тонкой стали, благодаря специальным зубцам и безрезьбовой части под головкой шурупа. Запатентованная резьба препятствует самопроизвольному выкручиванию. Легкая, быстрая и удобная установка шурупа nonut® TDBL c использованием аккумуляторного шуруповерта.
Использование: Шуруп nonut® TDBL позволяет осуществлять монтаж несущих конструкций, подверженных высокому напряжению, без использования болтов, шайб и гаек. Удобный монтаж в труднодоступных местах.
Внимание ! : Монтаж должен всегда осуществляться в следующей последовательности: тонкий профиль на толстый профиль. Пользуйтесь таблицами для подбора диаметра предварительного сверления!
Инструмент: Аккумуляторный ударный гайковерт с крутящим моментом от 150 Nm до 650 Nm, насадка E313, насадка E416.

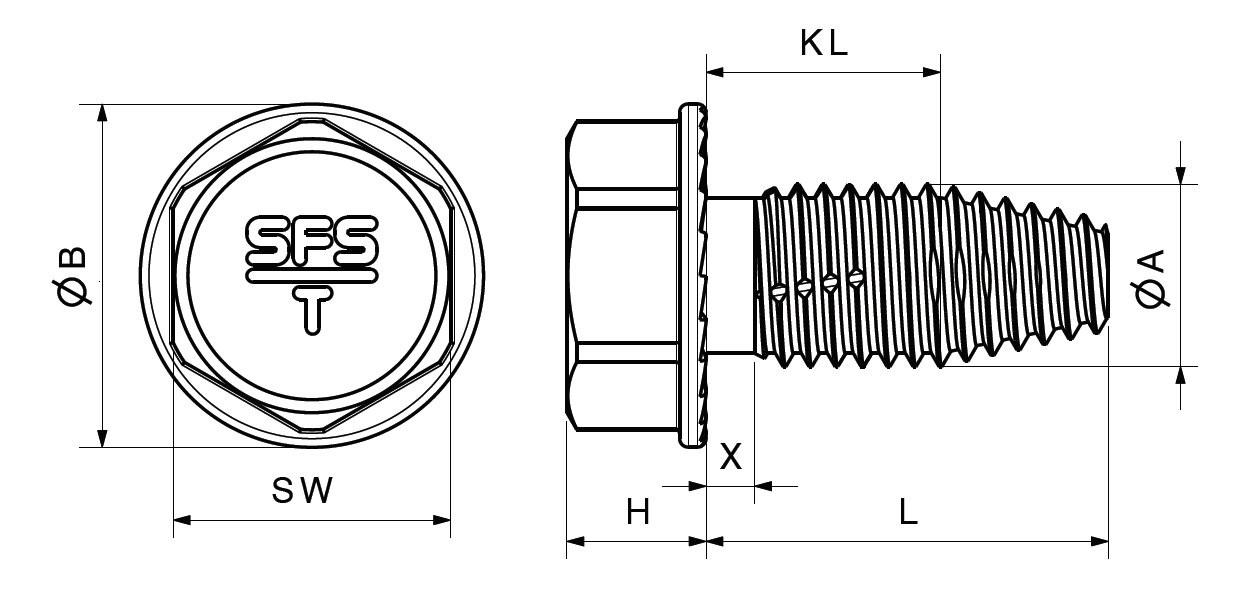

Маркировка
nonut®-TDBL-T-ØAxL

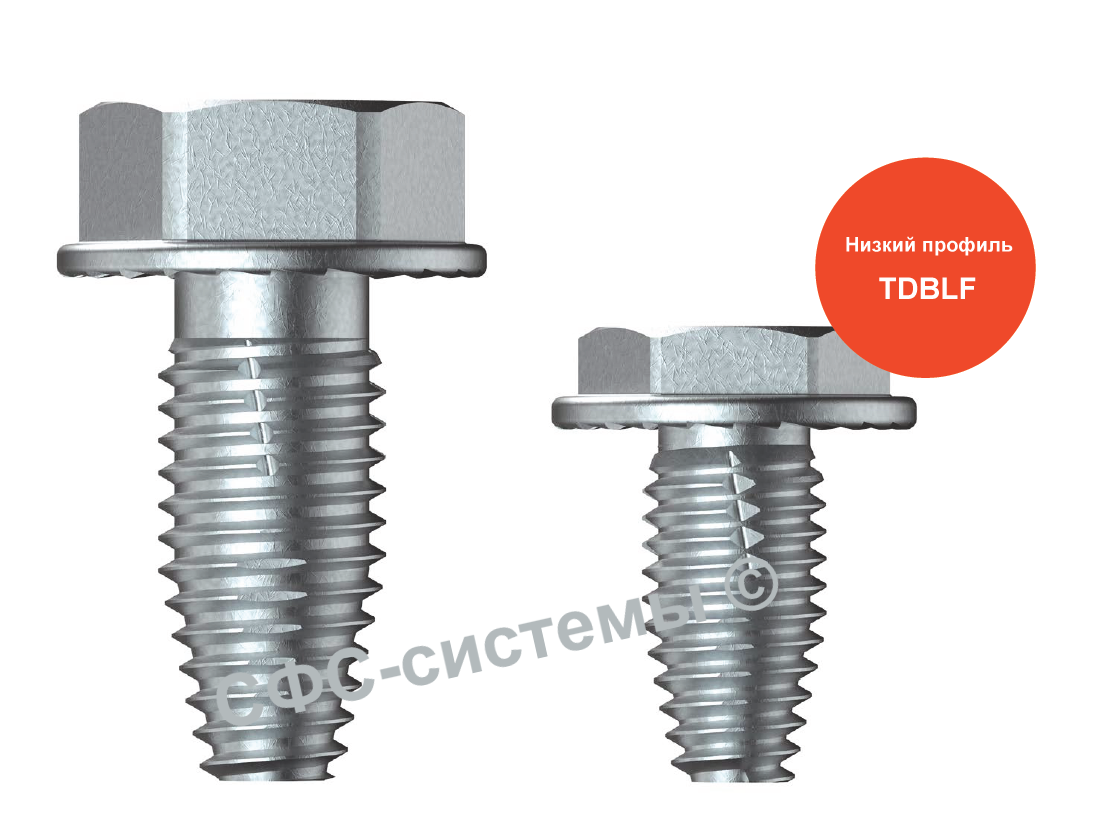

nonut®-TDBLF-T-ØAxL
Толщина
скрепляемых
материалов
t1+t2=KL (мм)
Размер
головки
SW (мм)
Безрезьбовое
пространство
под головкой
(Х) (мм)*
Количество
в упаковке
(шт).
Артикул
nonut®-TDBL-T-8,6x16
9
HEX13
2.0
200
1542214
nonut®-TDBLF-T-F-8,6x16
9
HEX13
< 1.0
200
1541860
nonut®-TDBL-T-8,6x50
43
HEX16
2.0
100
1607124
nonut®-TDBL-T-10,6x23
13
HEX16
3.0
100
1542223
nonut®-TDBLF-T-10,6x23
13
HEX16
< 1.5
100
1542229
nonut®-TDBL-T-10,6x30
20
HEX16
3.0
100
1542217
nonut®-TDBL-T-10,6x50
40
HEX16
3.0
100
1561761
nonut®-TDBLF-T-13,4x23
13
HEX16
< 2.0
100
1589570
nonut®-TDBL-T-13,4x30
20
HEX16
3.0
100
1542212
* Важно! Для предотвращения прокручивания общая
толщина скрепляемых материалов t1+t2 должна
быть равна или больше значения Х в таблице.

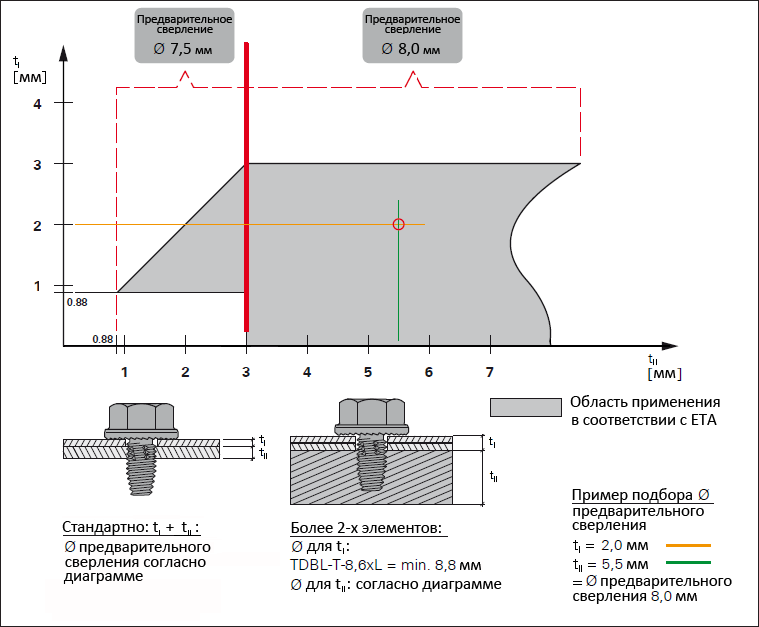

Схема подбора диаметра предварительного сверления для TDBL-T-8,6x16

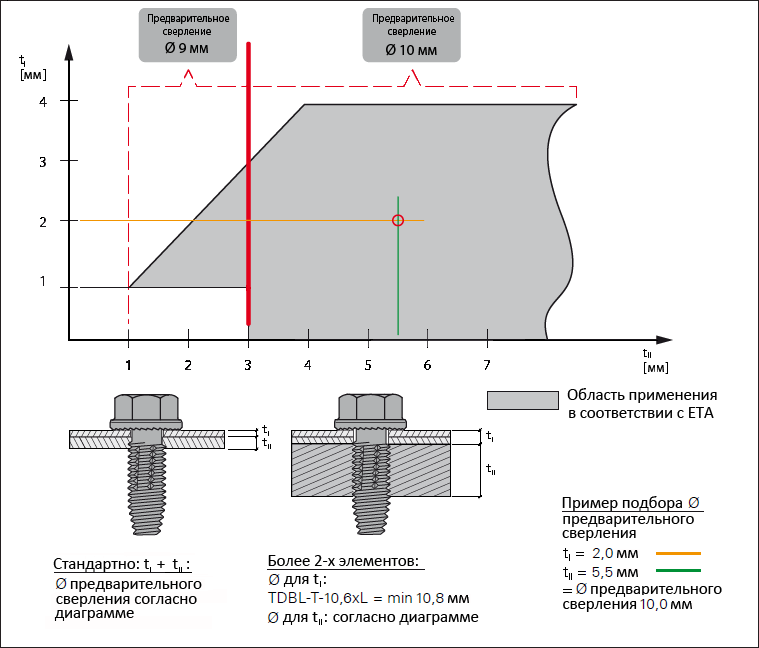

Схема подбора диаметра предварительного сверления для TDBL-T-10,6x23 и TDBL-T-10,6x30
