Крепление профлиста на металлические конструкции без предварительного сверления

Тип: SX / SX-L12 irius®

Применение: крепление стального или алюминиевого листа к стальной или алюминиевой конструкции без предварительного сверления.

Материал:
Крепеж: аустенитная нержавеющая сталь марка AISI304 (Европейский стандарт 1.4301) или марка AISI 316 (Европейский стандарт 1.4401)
Шайба: нержавеющая сталь марка AISI304 (Европейский стандарт 1.4301).
Могут комплектоваться шайбами S16, S19, A29 в зависимости от требования заказчика.
Сверлящий наконечник: специальная углеродистая сталь с закаленной поверхностью.

Инструмент: DI 650 + насадки E480, E380, E 420(irius)

Производитель: " SFS intec AG ", Switzerland

, Rosenbergsaustrasse 10 CH-9435 Heerbrugg.

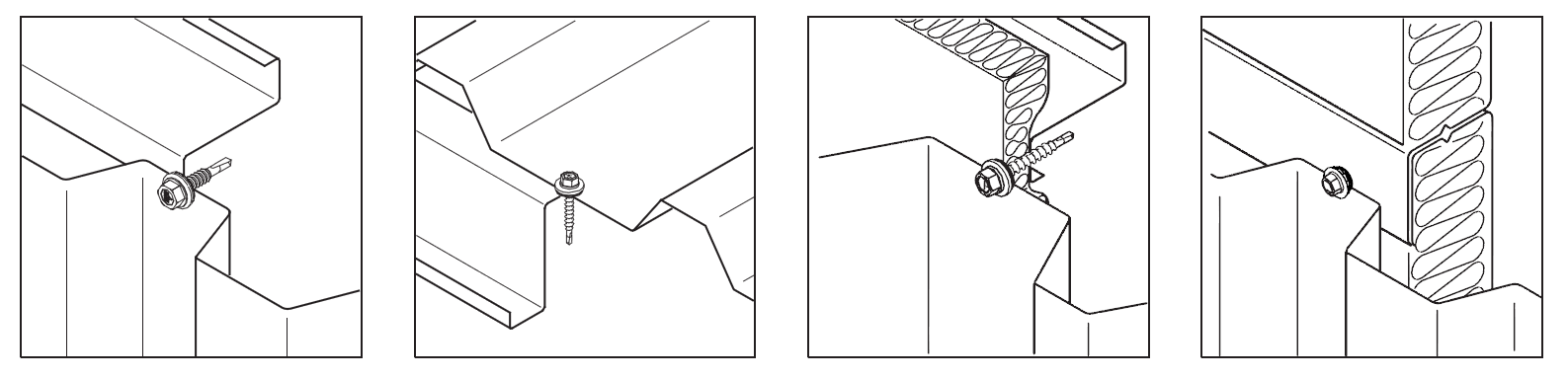

Схема узла

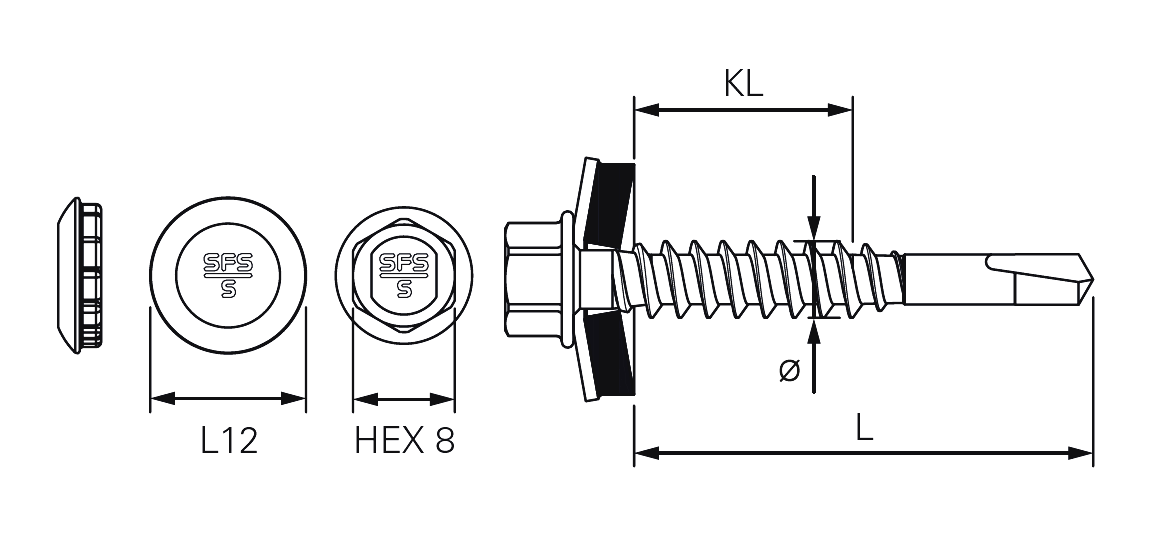

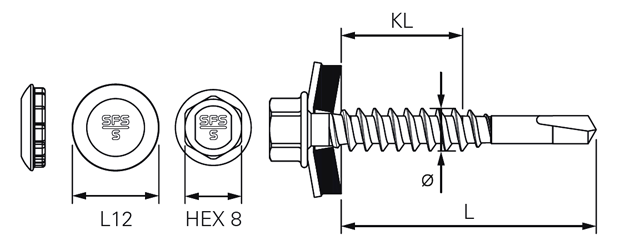

Подбор самореза SX3

Наименование тип - SX3-S16-Ø х L	Артикул	Максимальная проходящая способность сверла (мм)	Максимальная толщина скрепляемых слоев KL (мм)	Количество в упаковке (шт.)
SX3/9-S16-6,0 x 29	1141978	3	9	500
SX3/15-S16-6,0 x 40	1133237	3	15	500
SX3/20-S16-6,0 x 50	1133239	3	20	250
SX3/9-S16-6,0 x 29-A4	1183164	3	9	500
SX3/15-S16-6,0 x 40-A4	1403204	3	15	500
SX3/20-S16-6,0 x 48-A4	1475696	3	28	250

Подбор самореза SX5

Наименование тип - SX5-S16-Ш х L	Артикул	Максимальная проходящая способность сверла (мм)	Максимальная толщина скрепляемых слоев KL (мм)	Количество в упаковке (шт.)
SX5/8-S16-5,5 x 31	1122767	5	8	500
SX5/12-S16-5,5 x 35	1123168	5	12	500
SX5/18-S16-5,5 x 41	1134477	5	18	500
SX5/20-30-S16-5,5 x 52	1133684	5	20-30	250
SX5/38-S16-5,5 x 61	1168765	5	38	100
SX5/55-S16-5,5 x 78	1133330	5	15-55	250
SX5/70-S16-5,5 x 93	1141958	5	30-70	250
SX5/8-S16-5,5 x 31-A4		5	8	500
SX5/12-S16-5,5 x 35-A4		5	12	500

Подбор самореза SX14

Наименование тип - SX14-S16-Ш х L	Артикул	Максимальная проходящая способность сверла (мм)	Максимальная толщина скрепляемых слоев KL (мм)	Количество в упаковке (шт.)
SX14/12-S16-5,5 x 40	770785	14	12	500
SX14/20-S16-5,5 x 48	773625	14	20	500
SX14/38-S16-5,5 x 66	770805	14	38	250
SX14/58-S16-5,5 x 86	523277	14	58	100
SX14/12-S16-5,5 x 40-A4	770785	14	12	500

Подбор самореза SX с головкой IRIUS (антивандальный)

Наименование тип - SX-L12-S16-Ш х L	Артикул	Максимальная проходящая способность сверла (мм)	Максимальная толщина скрепляемых слоев KL (мм)	Количество в упаковке (шт.)
SX3/9-L12-S16-6,0 x 29	1142003	3	9	500
SX3/15-L12-S16-6,0 x 40	1196325	3	15	250
SX5/8-L12-S16-5,5 x 31	1134340	5	8	500
SX5/12-L12-S16-5,5 x 35	1134352	5	12	500
SX5/18-L12-S16-5,5 x 41	1135439	5	18	500
SX5/20-30-L12-S16-5,5 x 52	1144693	5	20-30	250
SX5/38-L12-S16-5,5 x 61	1135110	5	38	100
SX5/55-L12-S16-5,5 x 78	1175319	5	15-55	250
SX14/12-L12-S19-5,5 x 40	776334	14	12	500

Разрушающие нагрузки

Наименование тип SX-L12-S16-Ш х L	Разрушающие нагрузки в H
	Разрыв Zb	Излом Qb	Вырыв Fz
	Разрыв Zb	Излом Qb	1,25 мм	1,5 мм	2,0 мм	2,5 мм	4 мм	6 мм
SX3/-S16-6,0 x L	11 282	8 293		4 539	6 553	8 968
SX5/-S16-5,5 x L	11 227	8 139	1 942	2 691	4 037	5 378
SX14/-S16-5,5 x L	12 000	12 000					10 000	12 200
