Крепление сэндвич-панелей на металлические конструкции без предварительного сверления
Тип: SXC16
|
Применение: крепление сэндвич-панелей к стальным несущим конструкциям без предварительного сверления.
Материал:
Шуруп: S - нержавеющая сталь
Шайба: S - нержавеющая сталь 1.4301, A - алюминий с уплотнителем из EPDM
Сверлящий наконечник: Закаленная сталь
Инструмент: Шуруповерт DI 650 + насадка CF55
Производитель: "
SFS
intec AG
", Switzerland
, Rosenbergsaustrasse 10 CH-9435 Heerbrugg.
|
|
|
|
Особенности и преимущества:
* Особая зона без резьбы под головкой гарантирует герметичность крепления в течение всего срока эксплуатации.
* Сверло из закаленной стали позволяет крепить сэндвич-панели к несущей конструкции из стали толщиной до 14 мм
без предварительного сверления.
* Строгое соотношение диаметра шурупы и шайбы, уплотнитель из высококачественного EPDM гарантирует
герметичность до 50 лет даже при отклонении 15 градусов.
* Специальная резьба под головкой шурупа обеспечивает герметичность и жесткость поверхности при высоких снеговых
нагрузках и на эксплуатируемой кровле.
* Специальные выборки на теле шурупа придают конструкции гибкость и сопротивляемость разрушающим моментам при
тепловых расширениях.
* Не царапает окрашенные металлические поверхности, благодаря острой заточке сверла.
* Экономические преимущества, обеспечиваемые использованием меньшего количества крепежа и экономией времени на монтаж.
Таблица подбора SXC16
Наименование | Артикул | Толщина подконструкции VD max(мм) | Толщина панели
D (мм) | Количество в упаковке (шт.) |
SXC16-S19-5,8×90-A2 | 1573595 | 3-14 | 33-56 | 100 |
SXC16-S19-5,8×110-A2 | 1573596 | 3-14 | 43-76 | 100 |
SXC16-S19-5,8×130-A2 | 1573597 | 3-14 | 53-96 | 100 |
SXC16-S19-5,8×150-A2 | 1573707 | 3-14 | 73-116 | 100 |
SXC16-S19-5,8×170-A2 | 1573709 | 3-14 | 93-136 | 100 |
SXC16-S19-5,8×200-A2 | 1573710 | 3-14 | 113-166 | 100 |
SXC16-S19-5,8×230-A2 | 1573712 | 3-14 | 143-196 | 100 |
SXC16-S19-5,8×260-A2 | 1573714 | 3-14 | 173-226 | 100 |
SXC16-S19-5,8×300-A2 | 1573715 | 3-14 | 213-266 | 100 |
Маркировка
|
Разрушающие нагрузки в Н
|
Разрыв Zb
|
Излом Qb
|
Вырыв Fz
|
4,0 мм
|
8,0 мм
|
10,00 мм
|
SXC16-S19-5,8xL
|
14 000
|
12 000
|
10 140
|
14 000
|
14 000
|
Телефон: +7 (925) 642-35-82
E-mail: sfsbook@sfsintec.ru

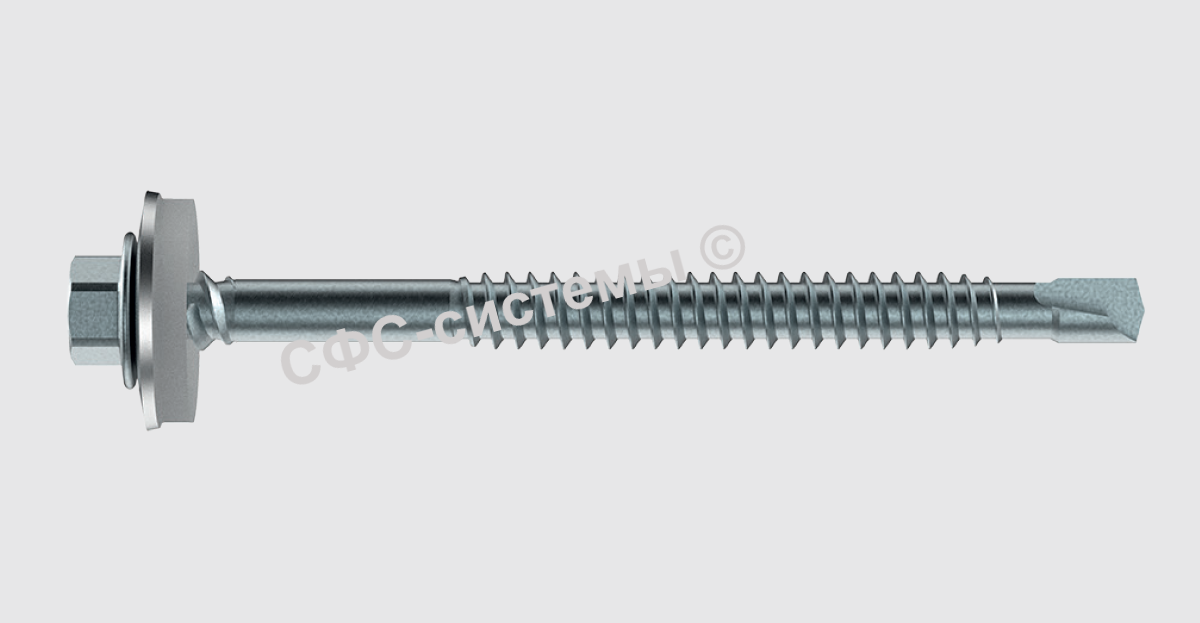

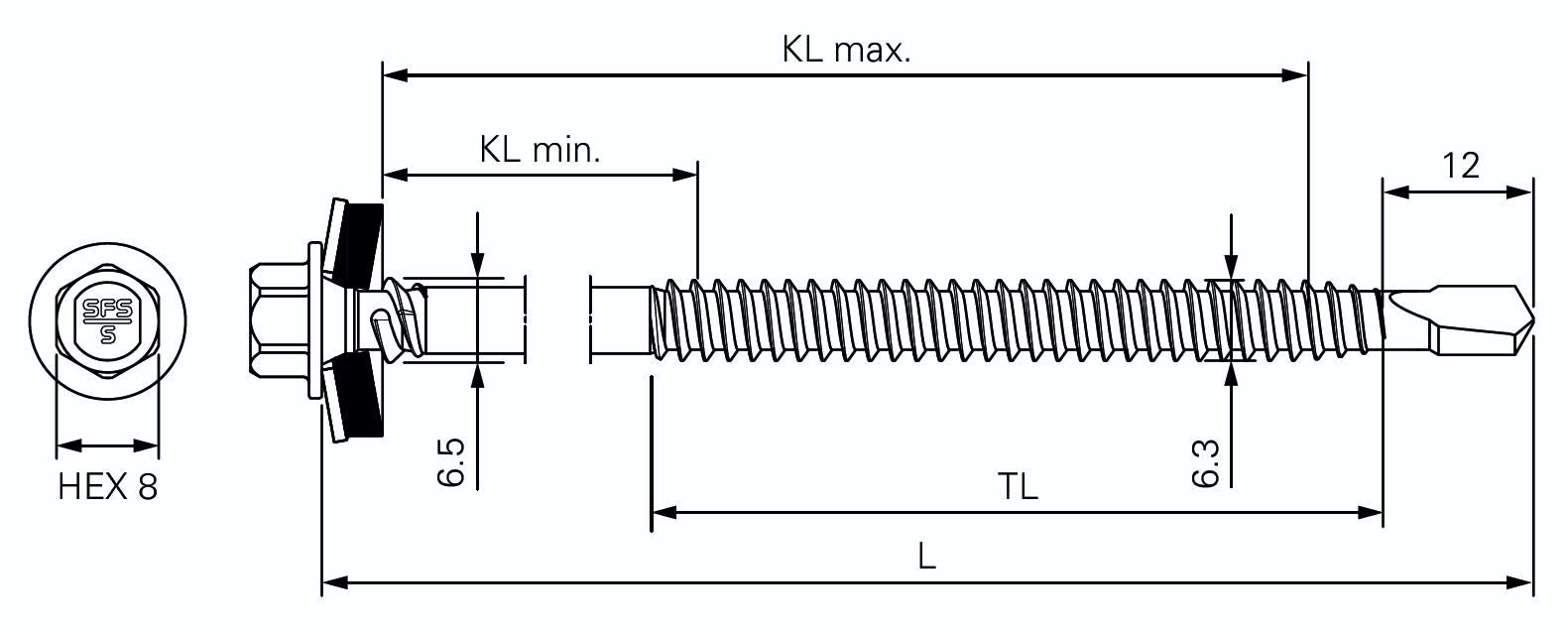

Тип: SXC5
|
Применение: универсальная конструкция самореза SXC5 позволяет крепить сэндвич-панели к металлокаркасу толщиной от 1- 4 мм и деревянному каркасу без предварительного сверления.
Материал:
Шуруп: S - нержавеющая сталь
Шайба: S - нержавеющая сталь 1.4301, A - алюминий с уплотнителем из EPDM
Сверлящий наконечник: Закаленная сталь
Инструмент: Шуруповерт DI 650 + насадка CF55
Производитель: "
SFS
intec AG
", Switzerland
, Rosenbergsaustrasse 10 CH-9435 Heerbrugg.
|
|
|
|
Особенности и преимущества:
* Особая зона без резьбы под головкой гарантирует герметичность крепления в течение всего срока эксплуатации.
* Строгое соотношение диаметра шурупы и шайбы, уплотнитель из высококачественного EPDM гарантирует
герметичность до 50 лет даже при отклонении 15 градусов.
* Специальная резьба под головкой шурупа обеспечивает герметичность и жесткость поверхности при высоких снеговых
нагрузках и на эксплуатируемой кровле.
* Специальные выборки на теле шурупа придают конструкции гибкость и сопротивляемость разрушающим моментам при
тепловых расширениях.
* Не царапает окрашенные металлические поверхности, благодаря острой заточке сверла.
* Экономические преимущества, обеспечиваемые использованием меньшего количества крепежа и экономией времени на монтаж.
Таблица подбора SXC5
Наименование | Артикул | Толщина подконструкции VD max(мм) | Толщина панели
D (мм) | Количество в упаковке (шт.) |
SXC5-S19-6,3x80-A2 | 1573583 | 1-4 | 33-53 | 100 |
SXC5-S19-6,3x100-A2 | 1573584 | 1-4 | 43-73 | 100 |
SXC5-S19-6,3x120-A2 | 1573585 | 1-4 | 53-93 | 100 |
SXC5-S19-6,3x140-A2 | 1573586 | 1-4 | 73-113 | 100 |
SXC5-S19-6,3x160-A2 | 1573587 | 1-4 | 93-133 | 100 |
SXC5-S19-6,3x190-A2 | 1573588 | 1-4 | 113-163 | 100 |
SXC5-S19-6,3x220-A2 | 1573590 | 1-4 | 143-193 | 100 |
SXC5-S19-6,3x250-A2 | 1573591 | 1-4 | 173-223 | 100 |
SXC5-S19-6,3x290-A2 | 1573592 | 1-4 | 213-263 | 100 |
Маркировка
|
Разрушающие нагрузки в Н
|
Разрыв Zb
|
Излом Qb
|
Вырыв Fz
|
1,5 мм
|
2,0 мм
|
4,00 мм
|
SXC5-S19-6,3xL
|
17 500
|
10 220
|
2 300
|
4 000
|
10 280
|
