Cистема MC для механического соединения углов деревянных рам.


Тип: Стяжка для сборки деревянных окон и дверей МС.





Сокращение отдельных компонентов
приводит к экономии, а значит
может значительно повысить
конкурентоспособность компаний,
производящих деревянные окна.
Решающим фактором высокой
эффективности производства
отдельных элементов являются
несомненные преимущества
монтажа новой системы MC.
Преимущества инновационной
системы MC может быть
сформулировано в нескольких
словах:

Преимущества (при изготовлении отдельных элементов)
механическое соединение углов рамы
.    Соединение без клея . •  Постоянное, безопасное соединение
Отсутствие дефектов склеивания
Не требуется время для высыхания
Требуется меньше места
Низкие затраты
Полностью покрывается лаком
Лучшее качество продукции
Меньше времени на обслуживание
    Винт вместо шпонки Легкое вкручивание
Более низкая стоимость инструмента
• эффективно
• долговечно
• безопасно
• проверено
    Меньше деформаций
     в следствии усилий от
     атмосферных воздействий
Дерево не сжимается
Эластичное соединение

    Механические нагрузки Критические нагрузки
     определены
Параметры протестированы
    Возможность реализации
     окон без штапика
Никие затраты
Высокая производительность

Преимущества изготовления отдельных элементов

     Высокая точность
     выполнения
Нет смещения в углах
    Устранение кругового
     фрзерования
Низкие затраты
    Обработка фронтальной
     поверхности элемента
Индивидуальная лакировка
     элемента перед сборкой обеспечивает
     высокое качество.

Деревянные окна подвержены различным климатическим воздействиям. Кроме того, механические нагрузки действуют на угловые соединения деревянных рам. Если качество склеенного углового соединения недостаточно или максимальная нагрузка на окно превышена в один раз, то соединение откроется. Влага и вода проникают в незащищенную часть рамы (фронтальная поверхность), и начинается процесс гниения. Это снижает долговечность и срок службы деревянного окна....

Система MC для деревянных окон = эффективная - надежная - проверенная

Без шпилек, без клея - так и должно быть!

Принцип системы MC прост и в то же время очень эффективен. Благодаря использованию дополнительного винта MC1 система крепления MC становится еще более эффективной. Производители деревянных окон, изготовленных из отдельных готовых элементов, могут в конечном итоге отказаться от использования шпонок и клея. Это значительно сокращает время производства и снижает затраты. ... Преимущества:

• Устранение ошибок неточных отверстий для шпонок;
• Нет больше брака покрытия в местах установки
  шпонок;
• Нет больше отверстий для шпонок;
• Не нужен больше инструмент установки шпонок;
• Устойчивость к преднапряжению на все время
   эксплуатации MC1;
• Возможность избежать образования трещин.

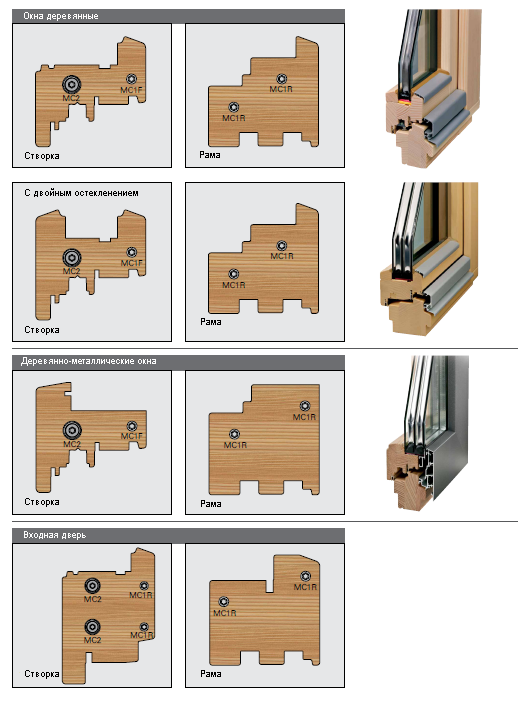

Применение системы MC (возможности для рам с IV68 по IV90)


Механические нагрузки

Руководство по расчету ift FE-08/1:
"Угловые стыки деревянных оконных рам" определить параметры механического соединения в углах и допустимый вес листа при дополнительной нагрузке 50 кг при коэффициенте безопасности 2.

Пример расчета:

вес створки 80 кг
+ дополнительная нагрузка 50 кг
× 2 - коэффициент безопасности
= усилие сдвига 260 кг
.. .. Механические нагрузки, вызванные весом остекления G и дополнительной нагрузкой F (50 кг), передаются в угол створки через блок остекления. В результате в углу действуют силы сдвига V и растяжения Z.



Атмосферные нагрузки

Атмосферные факторы влияют на естественную усадку и набухание древесины.

Втулка MC2 и винт MC1 ввинчиваются в вертикальную направляющую под углом 90 ° к направлению волокон древесины и создают большое начальное давление, которое обеспечивает постоянное плотное соединение.

...
Угловое соединение окна с помощью стандартного винта

Как альтернатива вклейке шпонок угол окон соединяют стандартным винтом. Под воздействием погодных условий древесина набухает и затем прижимается к относительно небольшой площади под головкой винта.

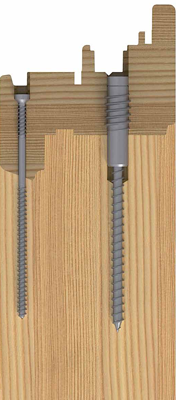

... Угловое соединение окна с использованием системы MC

В системе MC втулка берет на себя функцию головки винта, элемент сопротивления. Резьба втулки, имеющая относительно большую поверхность, передает усилия на большее сечение профиля.
..

И в дальнейшем трескается. Во время усадки древесина под головкой винта остается сжатой и образует провисание винтового соединения.

Древесина не сжата, но ее отдельные волокна упруго перемещаются в непосредственной близости от втулки. В результате во время усадки не возникает видимый люфт – сохраняется первоначальное усилие по всему периметру – стыки элементов остаются закрытыми.
Поэтому без преднапряжения в стыке элементов образуется трещина, что вызывает проникновение влаги и начало процесса разрушения.
Постоянное и надежное угловое соединение.


Линейка системы MC1 и MC2


Наименование

Код

Место применения

Продукт

   MC2-S110/T25-6x110

1284737

Стандартные створки

   MC2-S135/6kt-6x135

1207545

Для длинных створок/ низкая плотность древесины

   MC2-H36/21-12x36

1068964

Стандартные створки / мягкая древесина

   MC2-H36/21-12x36-W15

1167300

Стандартные створки /
лиственные породы

   MC2-H48/13-12x48

1290636

Алюминий – дерево

   MC2-H56/21-12x56

1290635

Створки с двойным остеклением

   MC1F-S100/T25-4,5x100

1241766

Крепление створки

   MC1R-S115/T25-6,5x115

1241769

Крепление рамы

   T25-89-HEX-1/4"

1284739

Бита-удленитель


Проспект по системе МС.
(PDF 31,2 Мб)
Интервью с призидентом итальянской компании
«PB Group» Андреа Витали. Русский. (PDF 1,3 Мб)
Интервью с призидентом итальянской компании
«PB Group» Андреа Витали. Немецкий. (PDF 816 Kб)
