Скрытое крепление TUF-S для HPL и фиброцементных панелей

Тип: Скрытое крепление TUF-S

Применение: Крепежные элементы TUF-S предназначены для безопасного и простого крепления HPL и фиброцементных панелей.

Материал:
Тело: – нержавеющая сталь,марка AISI 316 (Европейский стандарт 1.4401)
Сердечник: - углеродистая сталь (полностью удаляется).

Инструмент: Сверло HSS диаметр 6 мм с ограничителем глубины GESIPA PowerBird® Pro, наконечник 17/36 или 17/40.

Производитель: " SFS intec AG ", Switzerland

, Rosenbergsaustrasse 10 CH-9435 Heerbrugg.

Особенности и преимущества

Просто		Безопасно
не требуется сложное отверстие с подрезкой - достаточно простого стандартного отверстия для установки не требуется специальных инструментов отверстия можно просверлить даже на строительной площадке быстрая и простая установка с помощью GESIPA PowerBird® Pro		у TUF-S отсутствует возможность срыва резьбы высокие значения показателей на вырыв отсутствует самопроизвольное выкручивание демонтаж возможен с помощью шестигранной головки

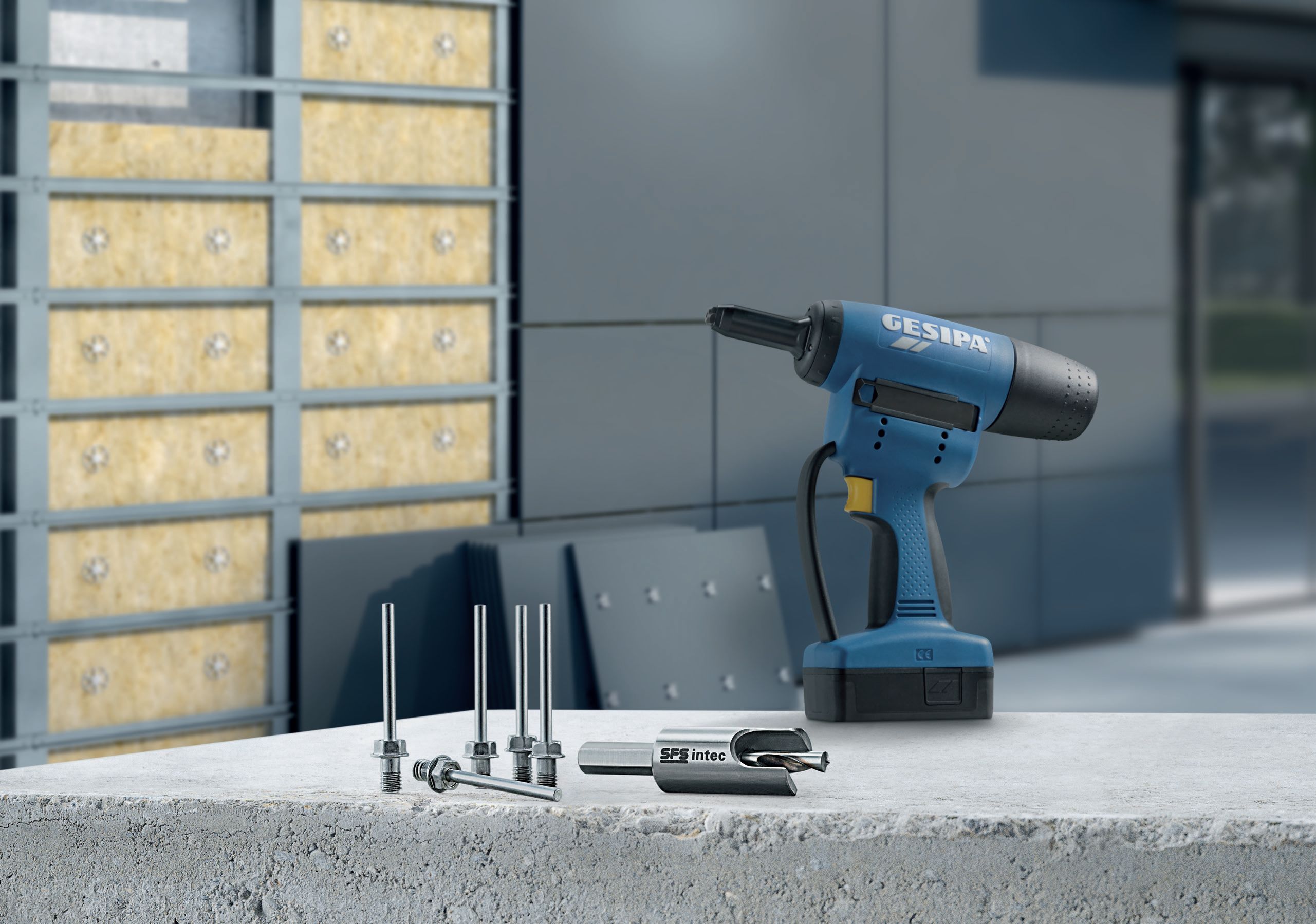

		Время установки на 50% меньше Анкерный крепеж TUF-S от SFS превосходит предыдущие подходы к креплению фиброцементных и HPL панелей с точки зрения монтажа и долгосрочной безопасности. Монтаж может быть выполнен быстро и надежно одним человеком, без использования специальных инструментов. Время установки также может быть уменьшено на 50% по сравнению с обычными анкерным.

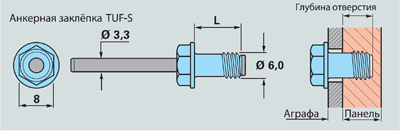

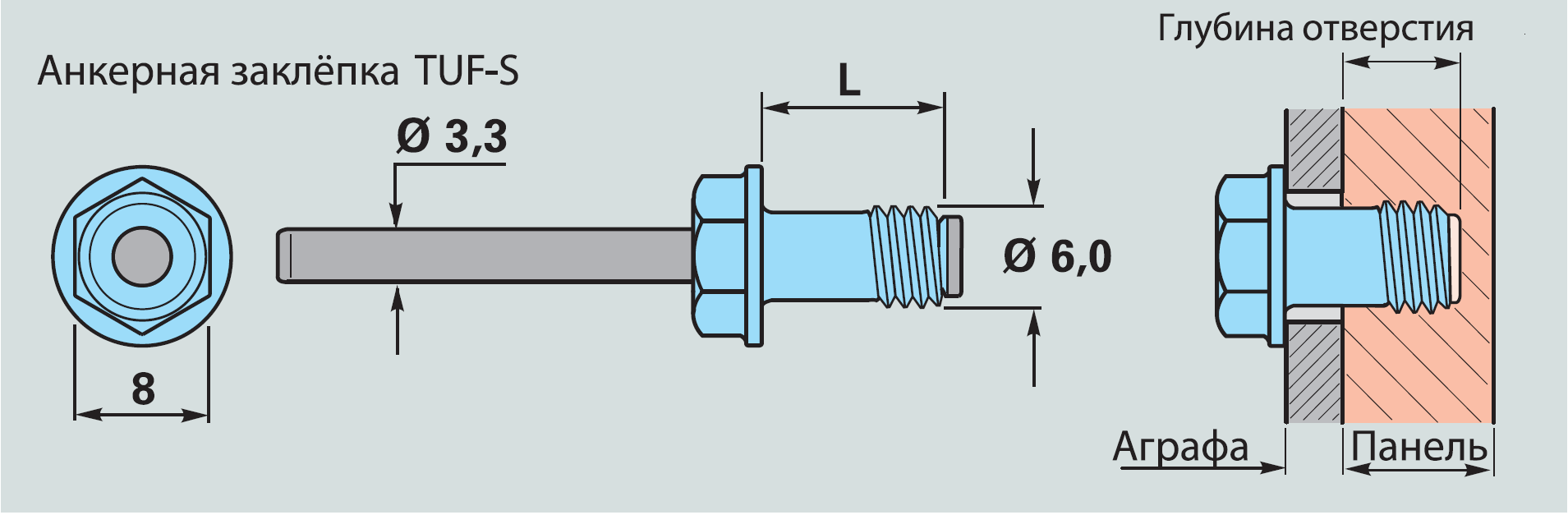

Подбор анкерного крепежа

Толщина панели	Аграфа	Глубина отверстия	Маркировка	Cверло
8,0 мм	2,00 мм	5,0 мм	TUF-S-6x7-A4	VH-6,0x40
		5,5 мм	TUF-S-6x7,5-A4	VH-6,0x40,5
		6,0мм	TUF-S-6x8-A4	VH-6,0x41
	2,5 мм	5,0 мм	TUF-S-6x7,5-A4	VH-6,0x40
		5,5 мм	TUF-S-6x8-A4	VH-6,0x40,5
		6,0мм	TUF-S-6x8,5-A4	VH-6,0x41
	3,0 мм	5,0 мм	TUF-S-6x8-A4	VH-6,0x40
	3,0 мм	5,5 мм	TUF-S-6x8,5-A4	VH-6,0x40,5
	3,5 мм	5,0 мм	TUF-S-6x8,5-A4	VH-6,0x40
	3,5 мм	5,5 мм	TUF-S-6x9,0-A4	VH-6,0x40,5
	5,0 мм	5,0 мм	TUF-S-6x10,0-A4	VH-6,0x40
	5,0 мм	6,0 мм	TUF-S-6x11,0-A4	VH-6,0x41
10 мм	3,0 мм	6,0 мм	TUF-S-6x9,0-A4	VH-6,0x41
		7,0 мм	TUF-S-6x10,0-A4	VH-6,0x42
		8,0 мм	TUF-S-6x11,0-A4	VH-6,0x43
	3,5 мм	6,5 мм	TUF-S-6x10,0-A4	VH-6,0x41,5
	3,5 мм	7,5 мм	TUF-S-6x11,0-A4	VH-6,0x42,5
	5,0 мм	7,0 мм	TUF-S-6x12,0-A4	VH-6,0x42
	5,0 мм	8,0 мм	TUF-S-6x13,0-A4	VH-6,0x43
12 мм	3,5 мм	8,5 мм	TUF-S-6x12,0-A4	VH-6,0x43,5

Легкий монтаж

	→		→

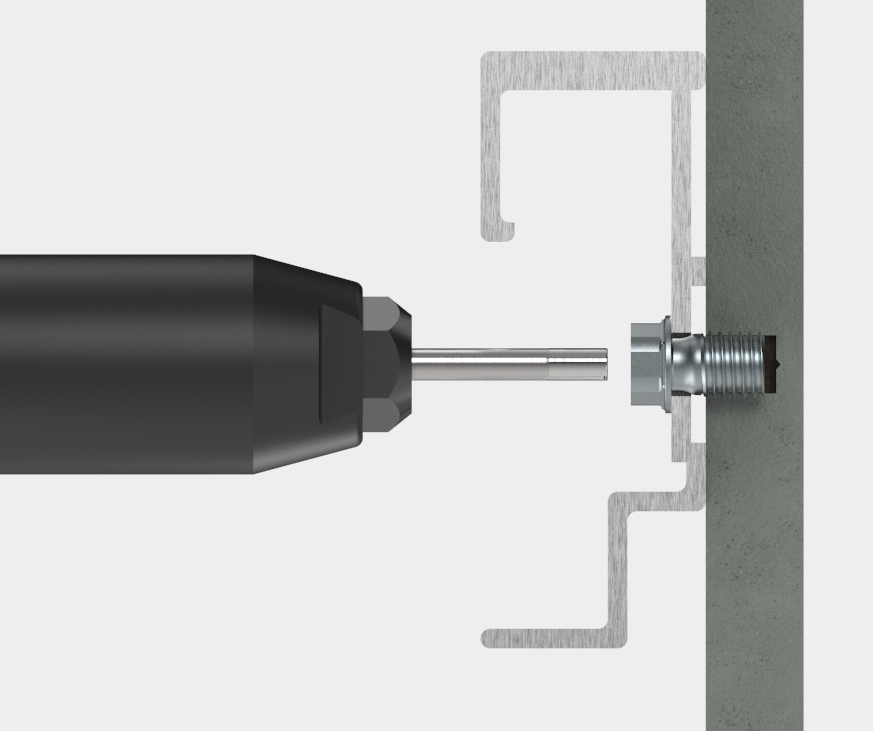

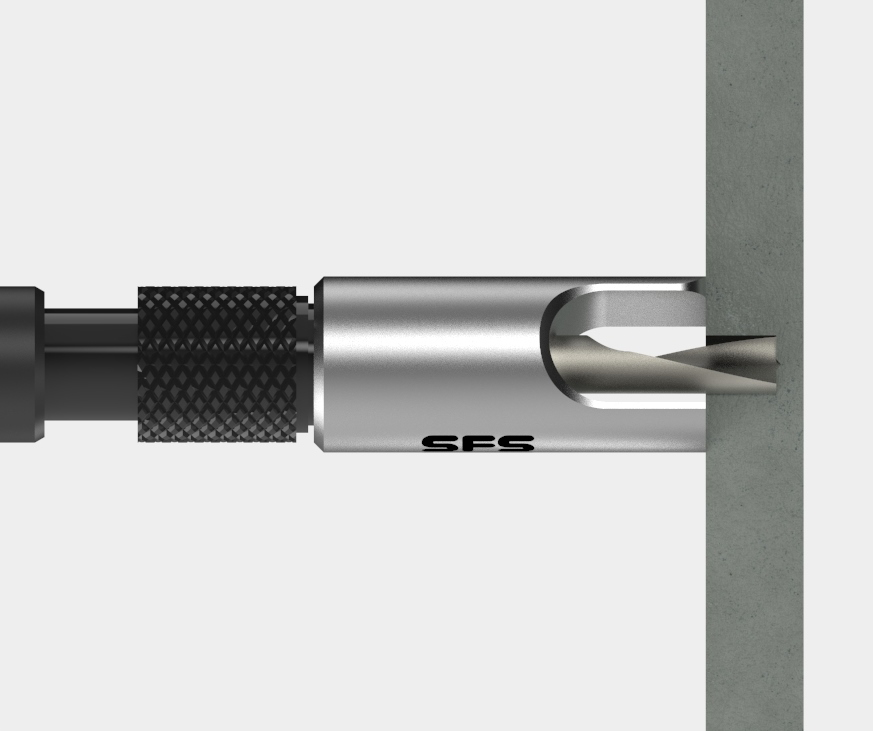

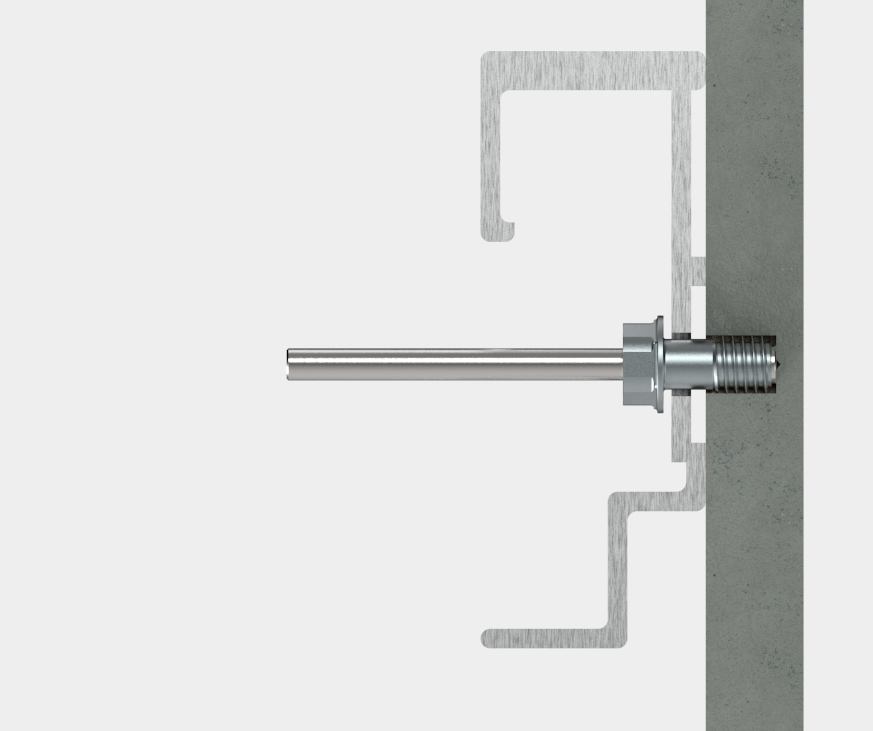

1. Предварительно просверлите отверстие в HPL или фиброцементной панели используя сверло HSS диаметром 6 мм. с ограничителем глубины.		2. Расположите кронштейн (Аграф) с предварительно просверленным отверстием над отверстием в панели и поместите в него анкерный крепеж TUF-S.		3. Полностью вытяните стержень с помощью стандартного установочного инструмента GESIPA PowerBird® Pro, используйте наконечник 17/36 или 17/40.

Неободимый инструмент

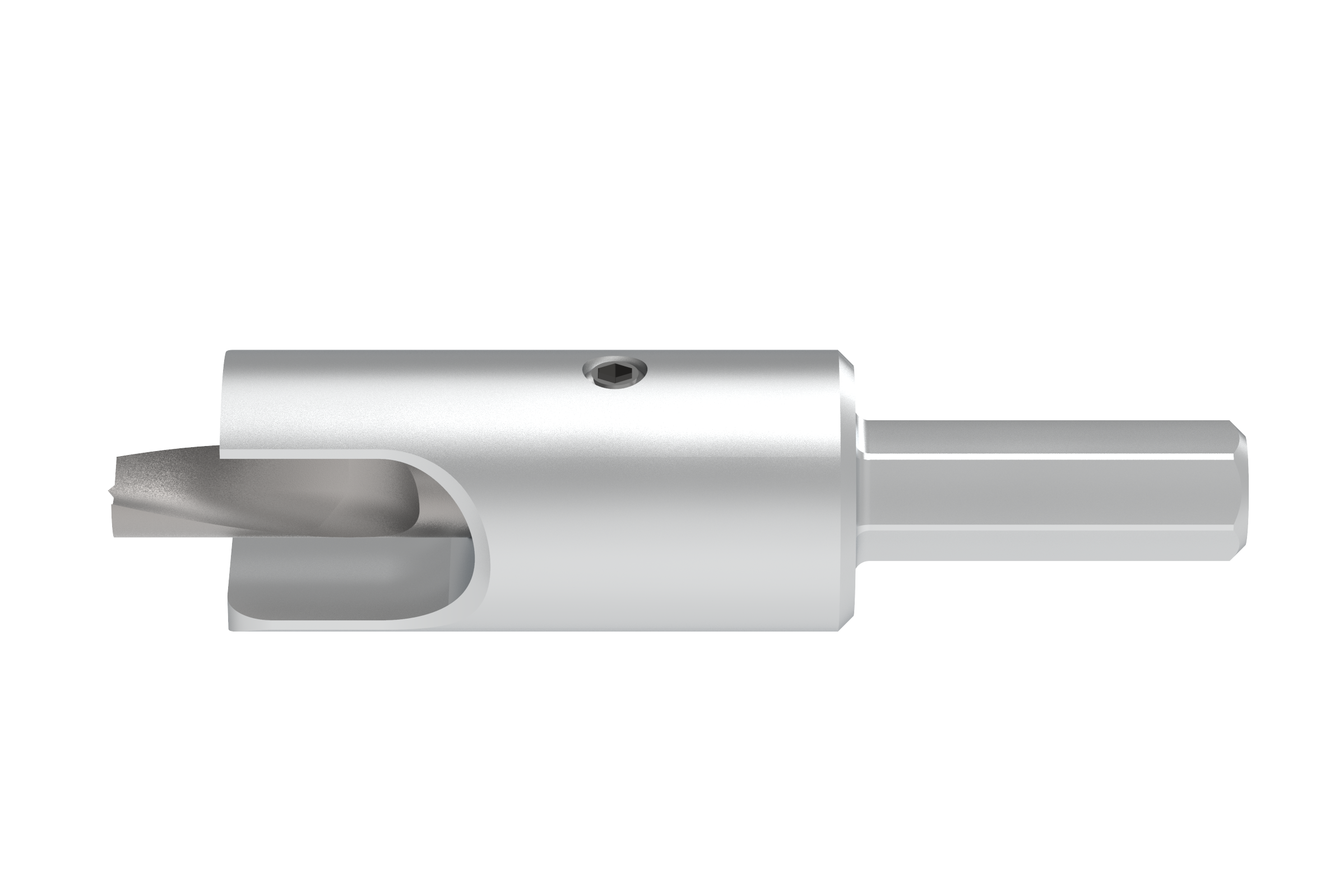

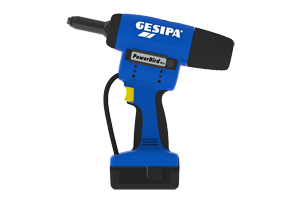

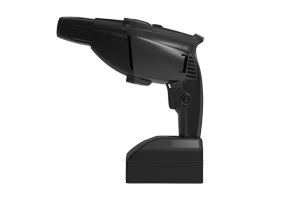

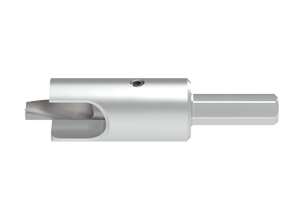

Сверло HSS с ограничителем глубины. Диаметр 6мм.	Шуруповерт	Установочный инструмент GESIPA PowerBird® Pro

Скачать TUF-S (Англ.) (PDF 3,5 Мб)

Скачать каталог TUF-S (PDF 5,8 Мб)

Монтаж анкерного крепежа TUF-S для скрытого крепления
фиброцементной панели толщиной 8 мм.

Монтаж анкерного крепежа TUF-S
для скрытого крепления HPL панелей.
