Вытяжная заклепка Gesipa PolyBulb®

Тип: Вытяжные заклепки GESIPA PolyBulb® Алюминий / Сталь со стандартным буртиком

	Использование: Большой диапазон толщины соединяемых материалов, пригодны для мягких материалов. Тело заклепки: Алюминиевый сплав Сердечник: Сталь оцинкованная

PolyBulb® – все лучшее от проверенных тяговых заклепок PolyGrip® и G-Bulb в одной заклепке.

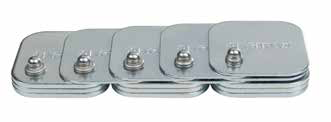

Большой диапазон толщины зажима материалов
Одна вытяжная заклепка PolyBulb® заменяет собой до трех обычных вытяжных заклепок и позволяет сократить номенклатуру деталей. За счет объединения нескольких типоразмеров в один достигается ощутимая экономия затрат на хранение и обработку грузов, и к тому же неизменно снижается риск перепутать соединительные элементы на рабочем месте и, как следствие, предотвращаются проблемы с качеством.

Дискообразная замыкающая головка
Благодаря этой ценной форме замыкающей головки давление прижима равномерно распределяется по детали, и таким образом удается получить идеальный соединительный элемент для склепывания мягких и хрупких компонентов, а также пластмасс и композитных материалов. После установки вытяжная закпепка PolyBulb® дает исключительно эстетичный внешний вид.

Контролируемое формирование стенок отверстия
Благодаря заполнению отверстия с учетом конкретных требований вытяжная заклепка PolyBulb® обеспечивает оптимальное соединение.

Преимущества

Большой диапазон толщины зажима материалов
Формирование дискообразных замыкающих головок с большим Ø
Аккуратный внешний вид после установки, выделяется только замыкающая головка
Высокая прочность при растяжении и на вырыв (особенно при соединении пластмассовых деталей)
Контролируемое формирование стенок отверстия
Превосходные характеристики зажима
Фиксация сердечника
Работа без стука
Возможность контроля технологического процесса

Таблица подбора вытяжных заклепок Gesipa
PolyBulb® Алюминий / Сталь со стандартным буртиком.

	Тело заклепки D1 x L мм	Толщина соединяемых материалов мм	Артикул	К-во штук в упаковке
4,8 Отверстие Ø: 4,9 - 5,7 мм	4,8 x 11	1,5 - 6,0*	145 0473	B 500
	4,8 x 16	6,0 - 10,0	145 0474	B 500

* Ориентировочное значение, может меняться в зависимости от диаметра отверстия и склепываемых материалов. Все данные в таблице указаны с учетом текущего уровня развития техники.

Таблица "Усилие на срез и тяговое усилие".

Тело заклепки D1 x L мм	Усилие на срез H (кгс)	Тяговое усилие H (кгс)	Стержень заклепки Ø мм	Закладная головка макс. Ø мм
4,8 x 11	1.450 (148)	1.900 (194)	3,0	10,0
4,8 x 16	1.450 (148)	1.900 (194)	3,0	10,0

Каталог заклепок Gesipa 2018
(PDF, 39 Mб)
