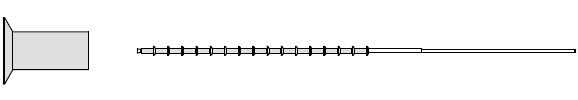

Универсальная кассетная заклепка Gesipa G-Speed® Алюминий с потайным буртиком

Тип: Универсальная кассетная заклепка G-Speed® Алюминий с потайным буртиком

Таблица подбора вытяжных заклепок Gesipa G-Speed® Алюминий с потайным буртиком.

	Тело заклепки D1 x L, мм	Толщина соединяемых материалов	Число заклепок на стержень ± 1	К-во штук в упаковке	Длина стержня для насадки	Стандартный размер		1-ый спецразмер
						Ø отверстия	Артикул	Ø отверстия	Артикул
3,2	3,2 x 4,0	1,0 - 3,0	75	25 000	L4 (485 mm)	3,25 - 3,35	146 3660	3,35 - 3,45	146 3668
					L5 (510 mm)		146 4047		146 4054
	3,2 x 5,5	1,0 - 4,5	55	20 000	L4 (485 mm)		146 3661		146 3669
					L5 (510 mm)		146 4048		146 4055
	3,2 x 7,0	1,0 - 6,0	43	15 000	L4 (485 mm)		146 3662		146 3670
					L5 (510 mm)		146 4049		146 4056
	3,2 x 8,5	1,0 - 7,5	36	12 500	L4 (485 mm)		146 3663		146 3671
					L5 (510 mm)		146 4050		146 4057
4,0	4,0 x 4,0	1,0 - 3,0	75	25 000	L4 (485 mm)	4,05 - 4,15	151 9027	4,15 - 4,25	151 9129
					L5 (510 mm)		151 9202		151 9308
	4,0 x 5,5	1,0 - 4,5	55	17 500	L4 (485 mm)		151 9028		151 9130
					L5 (510 mm)		151 9203		151 9356
	4,0 x 7,0	1,0 - 6,0	43	15 000	L4 (485 mm)		151 9029		151 9131
					L5 (510 mm)		151 9204		151 9357
	4,0 x 8,5	1,0 - 7,5	36	12 500	L4 (485 mm		151 9030		151 9132
					L5 (510 mm)		151 9205		151 9359
4,8	4,8 x 4,0	1,0 - 3,0	75	22 500	L4 (485 mm)	4,85 - 4,95	151 9046	4,95 - 5,05	151 9137
					L5 (510 mm)		151 9217		151 9364
	4,8 x 5,5	1,0 - 4,5	55	17 500	L4 (485 mm)		151 9047		151 9138
					L5 (510 mm)		151 9216		151 9365
	4,8 x 7,0	1,0 - 6,0	43	12 500	L4 (485 mm)		151 9048		151 9139
					L5 (510 mm)		151 9214		151 9366
	4,8 x 8,5	1,0 - 7,5	36	10 000	L4 (485 mm)		151 9050		151 9140
					L5 (510 mm)		151 9213		151 9367

Таблица "Усилие на срез и тяговое усилие".

Тело заклепки Ø, мм	Усилие на срез		Тяговое усилие		Стержень заклепки Ø, мм	Закладная головка макс. Ø, мм
Тело заклепки Ø, мм	H	кгс	H	кгс	Стержень заклепки Ø, мм	Закладная головка макс. Ø, мм
3,0	630	(64)	1.060	(108)	1,0	5,5
3,2	900	(92)	1.400	(142)	1,0	5,7
4,0	1.600	(163)	2.400	(245)	1,0	6,7
4,8	2.000	(204)	3.200	(326)	1,4	9,1

Каталог заклепок Gesipa 2018
(PDF, 39 Mб)
