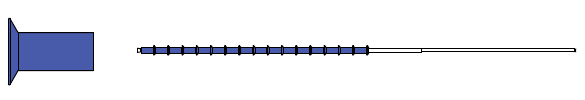

Универсальная кассетная заклепка Gesipa G-Speed® Сталь с потайным буртиком
Тип: Универсальная кассетная заклепка G-Speed® Сталь с потайным буртиком
|
| |
Тело заклепки D1 x L, мм | Толщина соединяемых материалов | Число заклепок на стержень ± 1 | К-во штук в упаковке | Длина стержня для насадки | Стандартный размер | 1-ый спецразмер | ||
| Ø отверстия | Артикул | Ø отверстия | Артикул | ||||||
| 3,2 | 3,2 x 4,0 | 1,0 - 3,0 | 75 | 25 000 | L4 (485 mm) | 3,25 - 3,35 | 146 4136 | 3,35 - 3,45 | 146 4144 |
| L5 (510 mm) | 146 4200 | 146 4208 | |||||||
| 3,2 x 5,5 | 1,0 - 4,5 | 55 | 20 000 | L4 (485 mm) | 146 4137 | 146 4145 | |||
| L5 (510 mm) | 146 4201 | 146 4209 | |||||||
| 3,2 x 7,0 | 1,0 - 6,0 | 43 | 15 000 | L4 (485 mm) | 146 4138 | 146 4146 | |||
| L5 (510 mm) | 146 4202 | 146 4210 | |||||||
| 3,2 x 8,5 | 1,0 - 7,5 | 36 | 12 500 | L4 (485 mm) | 146 4139 | 146 4147 | |||
| L5 (510 mm) | 146 4203 | 146 4211 | |||||||
| 4,0 | 4,0 x 4,0 | 1,0 - 3,0 | 75 | 25 000 | L4 (485 mm) | 4,05 - 4,15 | 151 9071 | 4,15 - 4,25 | 151 9155 |
| L5 (510 mm) | 151 9282 | 151 9390 | |||||||
| 4,0 x 5,5 | 1,0 - 4,5 | 55 | 17 500 | L4 (485 mm) | 151 9072 | 151 9156 | |||
| L5 (510 mm) | 151 9283 | 151 9391 | |||||||
| 4,0 x 7,0 | 1,0 - 6,0 | 43 | 15 000 | L4 (485 mm) | 151 4499 | 151 4498 | |||
| L5 (510 mm) | 151 4487 | 151 4486 | |||||||
| 4,0 x 8,5 | 1,0 - 7,5 | 36 | 12 500 | L4 (485 mm | 151 4912 | 151 4911 | |||
| L5 (510 mm) | 151 4910 | 151 4909 | |||||||
| 4,8 | 4,8 x 4,0 | 1,0 - 3,0 | 75 | 22 500 | L4 (485 mm) | 4,85 - 4,95 | 151 9121 | 4,95 - 5,05 | 151 9190 |
| L5 (510 mm) | 151 9288 | 151 9445 | |||||||
| 4,8 x 5,5 | 1,0 - 4,5 | 55 | 17 500 | L4 (485 mm) | 151 9122 | 151 9191 | |||
| L5 (510 mm) | 151 9289 | 151 9446 | |||||||
| 4,8 x 7,0 | 1,0 - 6,0 | 43 | 12 500 | L4 (485 mm) | 151 9123 | 151 9194 | |||
| L5 (510 mm) | 151 9290 | 151 9447 | |||||||
| 4,8 x 8,5 | 1,0 - 7,5 | 36 | 10 000 | L4 (485 mm) | 151 9124 | 151 9196 | |||
| L5 (510 mm) | 151 9301 | 151 9461 | |||||||
Таблица "Усилие на срез и тяговое усилие".
| Тело заклепки Ø, мм | Усилие на срез | Тяговое усилие | Стержень заклепки Ø, мм | Закладная головка макс. Ø, мм | ||
| H | кгс | H | кгс | |||
| 3,0 | 630 | (64) | 1.060 | (108) | 1,0 | 5,5 |
| 3,2 | 900 | (92) | 1.400 | (142) | 1,0 | 5,7 |
| 4,0 | 1.600 | (163) | 2.400 | (245) | 1,0 | 6,7 |
| 4,8 | 2.000 | (204) | 3.200 | (326) | 1,4 | 9,1 |
| Каталог заклепок Gesipa 2018 (PDF, 39 Mб) |
|
