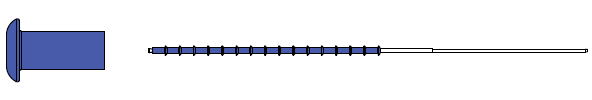

Универсальная кассетная заклепка Gesipa G-Speed® Сталь со стандартным буртиком
Тип: Универсальная кассетная заклепка G-Speed® Сталь со стандартным буртиком
|
| |
Тело заклепки D1 x L, мм | Толщина соединяемых материалов | Число заклепок на стержень ± 1 | К-во штук в упаковке | Длина стержня для насадки | Стандартный размер | 1-ый спецразмер | ||
| Ø отверстия | Артикул | Ø отверстия | Артикул | ||||||
| 3,2 | 3,2 x 4,0 | 1,0 - 3,0 | 59 | 20 000 | L4 (485 mm) | 3,25 - 3,35 | 146 4076 | 3,35 - 3,45 | 146 4084 |
| L5 (510 mm) | 146 4168 | 146 4176 | |||||||
| 3,2 x 5,5 | 1,0 - 4,5 | 46 | 15 000 | L4 (485 mm) | 146 4077 | 146 4085 | |||
| L5 (510 mm) | 146 4169 | 146 4177 | |||||||
| 3,2 x 7,0 | 1,0 - 6,0 | 38 | 12 500 | L4 (485 mm) | 146 4078 | 146 4086 | |||
| L5 (510 mm) | 146 4170 | 146 4178 | |||||||
| 3,2 x 8,5 | 1,0 - 7,5 | 32 | 10 000 | L4 (485 mm) | 146 4079 | 146 4087 | |||
| L5 (510 mm) | 146 4171 | 146 4179 | |||||||
| 4,0 | 4,0 x 4,0 | 1,0 - 3,0 | 59 | 20 000 | L4 (485 mm) | 4,05 - 4,15 | 151 9059 | 4,15 - 4,25 | 151 9152 |
| L5 (510 mm) | 151 9260 | 151 9369 | |||||||
| 4,0 x 5,5 | 1,0 - 4,5 | 46 | 15 000 | L4 (485 mm) | 151 9060 | 151 9154 | |||
| L5 (510 mm) | 151 9281 | 151 9389 | |||||||
| 4,0 x 7,0 | 1,0 - 6,0 | 38 | 12 500 | L4 (485 mm) | 146 4507 | 146 4505 | |||
| L5 (510 mm) | 146 4495 | 146 4493 | |||||||
| 4,0 x 8,5 | 1,0 - 7,5 | 32 | 10 000 | L4 (485 mm | 146 4506 | 146 4504 | |||
| L5 (510 mm) | 146 4494 | 146 4492 | |||||||
| 4,8 | 4,8 x 4,0 | 1,0 - 3,0 | 56 | 15 000 | L4 (485 mm) | 4,85 - 4,95 | 151 9073 | 4,95 - 5,05 | 151 9157 |
| L5 (510 mm) | 151 9284 | 151 9441 | |||||||
| 4,8 x 5,5 | 1,0 - 4,5 | 44 | 12 500 | L4 (485 mm) | 151 9078 | 151 9159 | |||
| L5 (510 mm) | 151 9285 | 151 9442 | |||||||
| 4,8 x 7,0 | 1,0 - 6,0 | 36 | 10 000 | L4 (485 mm) | 151 9082 | 151 9160 | |||
| L5 (510 mm) | 151 9286 | 151 9443 | |||||||
| 4,8 x 8,5 | 1,0 - 7,5 | 31 | 10 000 | L4 (485 mm) | 151 9109 | 151 9161 | |||
| L5 (510 mm) | 151 9287 | 151 9444 | |||||||
Таблица "Усилие на срез и тяговое усилие".
| Тело заклепки Ø, мм | Усилие на срез | Тяговое усилие | Стержень заклепки Ø, мм | Закладная головка макс. Ø, мм | ||
| H | кгс | H | кгс | |||
| 3,0 | 630 | (64) | 1.060 | (108) | 1,2 | 5,5 |
| 3,2 | 900 | (92) | 1.400 | (142) | 1,2 | 5,5 |
| 4,0 | 1.600 | (163) | 2.400 | (245) | 1,5 | 6,5 |
| Каталог заклепок Gesipa 2018 (PDF, 39 Mб) |
|
