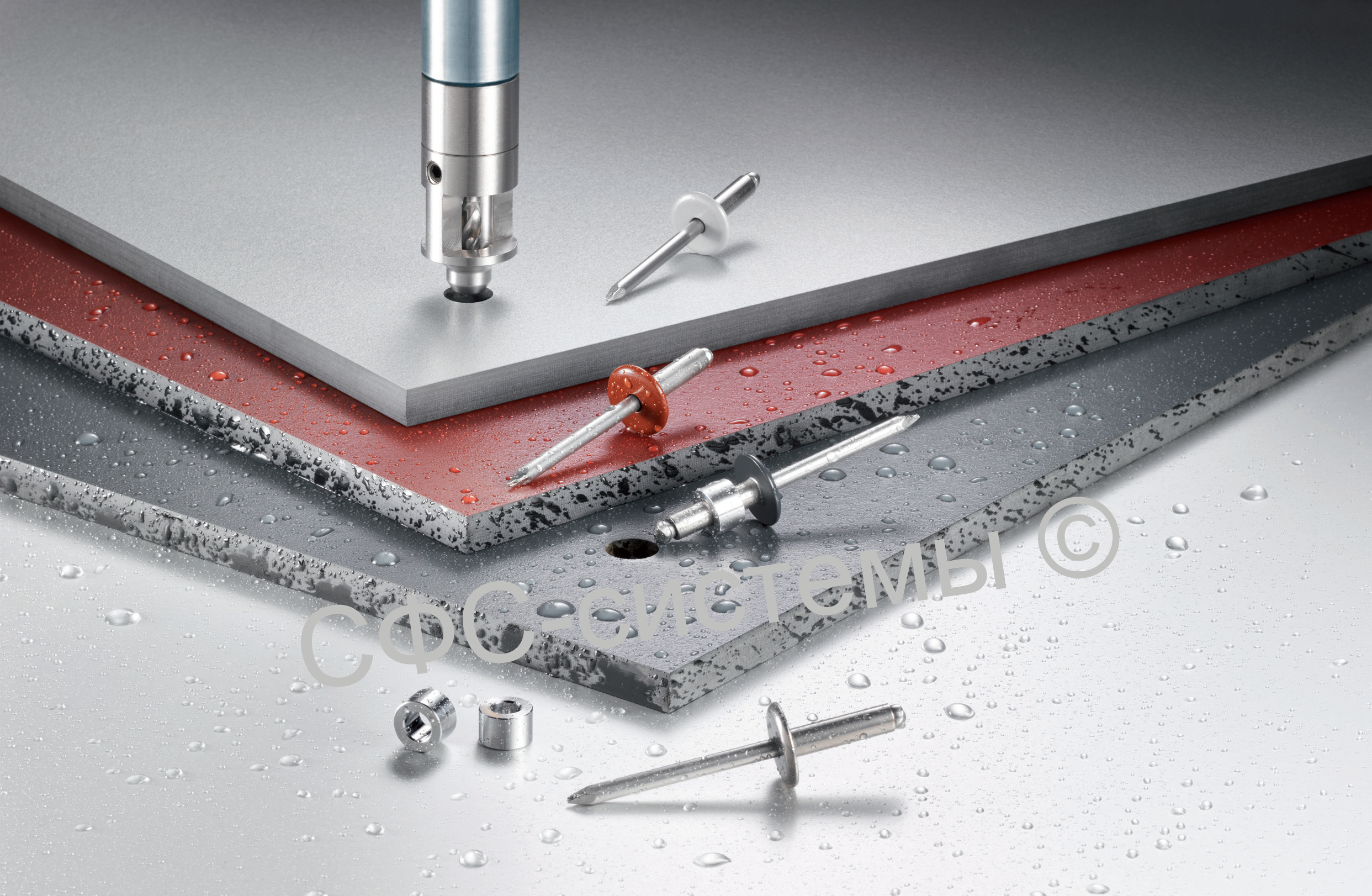

Заклепки AP16 / AP14 / AP11 для крепления фасадных HPL-панелей

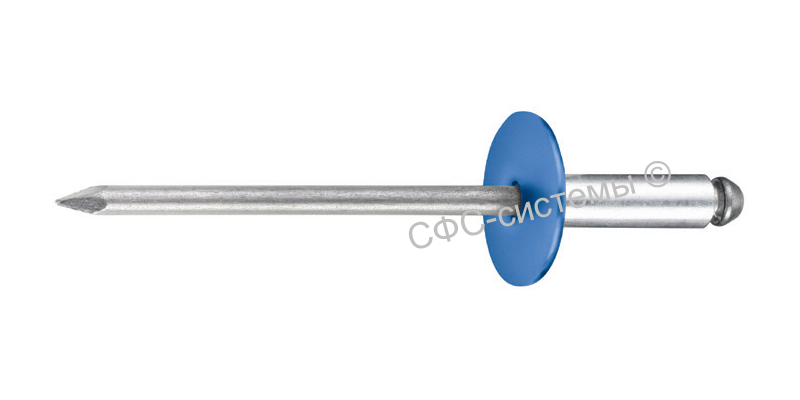

Тип: Заклепка вытяжная AP11 / AP14 / AP16

Применение: Фасадная заклепка AP отлично зарекомендовала себя благодаря широкому использованию при крепления фасадных HPL-панелей на алюминиевые подконструкции. SFS предлагает широкий ассортимент аксессуаров и соответствующих инструментов для всех фасадных подсистем.

Материал:
Тело заклепки: Алюминий AIMg5.
Сердечник: Нержавеющая сталь A2.

Производитель: " SFS intec AG ", Switzerland

, Rosenbergsaustrasse 10 CH-9435 Heerbrugg.

Преимущества:

Изготовлена из высококачественного материала
Доступна во всех цветах панелей Trespa
Короткое время доставки
Долговечное порошковое покрытие.

Схема заклепки AP		Схема узла

Монтаж заклепки AP

Таблица подбора заклепок AP11 / AP14 / AP16 любой цвет по RAL.

Маркировка	Ø	L	Ø головки, мм	Ø отверстия, мм	Толщина сжимаемых слоев (KL), мм	Артикул	Кол-во в упаковке, шт.
AP11-50120-S-цветная	5	12	11	5,1	2,0-8,0	136 3826	250
AP11-50180-S-цветная	5	18	11	5,1	7,0-13,5	136 3851	250

AP14-50120-S-цветная	5	12	14	5,1	2,0-8,0	136 3853	250
AP14-50160-S-цветная	5	16	14	5,1	6,0-12,0	136 3854	250
AP14-50180-S-цветная	5	18	14	5,1	7,0-13,5	136 3855	250
AP14-50210-S-цветная	5	21	14	5,1	10,0-16,0	136 3856	250
AP14-50230-S-цветная	5	23	14	5,1	12,0-18,0	136 3857	250

AP16-50160-S-цветная	5	16	16	5,1	6,0-12,0	136 3858	250
AP16-50180-S-цветная	5	18	16	5,1	7,0-13,5	136 3859	250
AP16-50210-S-цветная	5	21	16	5,1	10,0-16,0	136 3861	250

Таблица подбора заклепок AP11 / AP14 / AP16 без покрытия.

Маркировка	Ø	L	Ø головки, мм	Ø отверстия, мм	Толщина сжимаемых слоев (KL), мм	Артикул	Кол-во в упаковке, шт.
AP11-50120-S-оцинкованная	5	12	11	5,1	2,0-8,0	99 5901	250
AP11-50180-S-оцинкованная	5	18	11	5,1	7,0-13,5	88 3751	250

AP14-50120-S-оцинкованная	5	12	14	5,1	2,0-8,0	94 1481	250
AP14-50160-S-оцинкованная	5	16	14	5,1	6,0-12,0	112 7413	250
AP14-50180-S-оцинкованная	5	18	14	5,1	7,0-13,5	85 1318	250
AP14-50210-S-оцинкованная	5	21	14	5,1	10,0-16,0	41 8939	250
AP14-50230-S-оцинкованная	5	23	14	5,1	12,0-18,0	135 8070	250

AP16-50160-S-оцинкованная	5	16	16	5,1	6,0-12,0	91 4963	250
AP16-50180-S-оцинкованная	5	18	16	5,1	7,0-13,5	87 0920	250
AP16-50210-S-оцинкованная	5	21	16	5,1	10,0-16,0	99 4642	250

Таблица "Усилие на срез и тяговое усилие для заклепок AP".

Заклепка	Усилие на срез	Тяговое усилие
AP11	2 384 N	3 785 N
AP14, AP16	2 250 N	3 950 N

Дополнительные инструменты и аксессуары для монтажа заклеплк AP

Заклепка AP (PDF, 6,2 Mб)		Крепление фасадных панелей (PDF, 5 Mб)
