Соединение перехлестов и доборных элементов без предварительного сверления

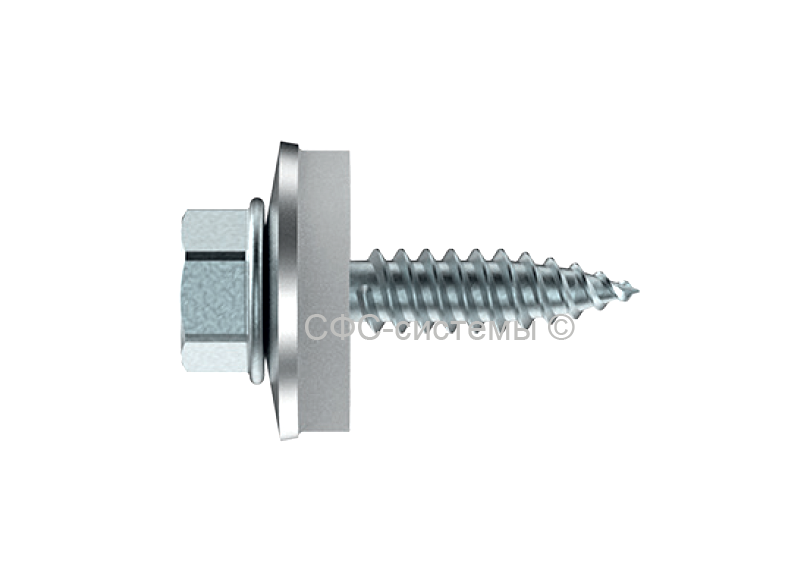

Тип: Саморез SLG-T-А14 / SLG-S-S14 - Саморезы для быстрого соединения профлиста внахлест без предварителного сверления.

Применение:

Саморез SLG предназначен для крепления поперечных перехлестов и доборных элементов. Зона без резьбы под головкой шурупа, предотвращает нарезание резьбы в листах. Листы плотно сводятся, зажимаются в зоне без резьбы и герметизируются. Крепежные элементы можно использовать без ограничителя глубины или регулятора крутящего момента.

Материал:
SLG-T - углеродистая сталь, защищенная от коррозии поверхность Durocoat® 480.
SLG-S – нержавеющая сталь марка AISI304 (Европейский стандарт 1.4301).

Шайба:
A14 - алюминий с вулканизированным EPDM.
S14 - нержавеющая сталь марка AISI304 (Европейский стандарт 1.4301) с вулканизированным EPDM.

Головка: Шестигранная 8 мм.

Инструмент: DI 650 + насадки Е480, Е380.

Производитель: " SFS intec AG ", Switzerland

, Rosenbergsaustrasse 10 CH-9435 Heerbrugg.

Преимущества:

Самосверлящий крепеж для крепления нахлестов, доборных элементов.
Быстрая и удобная установка
Не повреждает облицовку окрашенного металла
Нет необходимости в регулировании крутящего момента
Высокая прочность на растяжение и сдвиг
Быстрая и удобная установка
Экономия затрат на установку
Документация ETA-10/0198

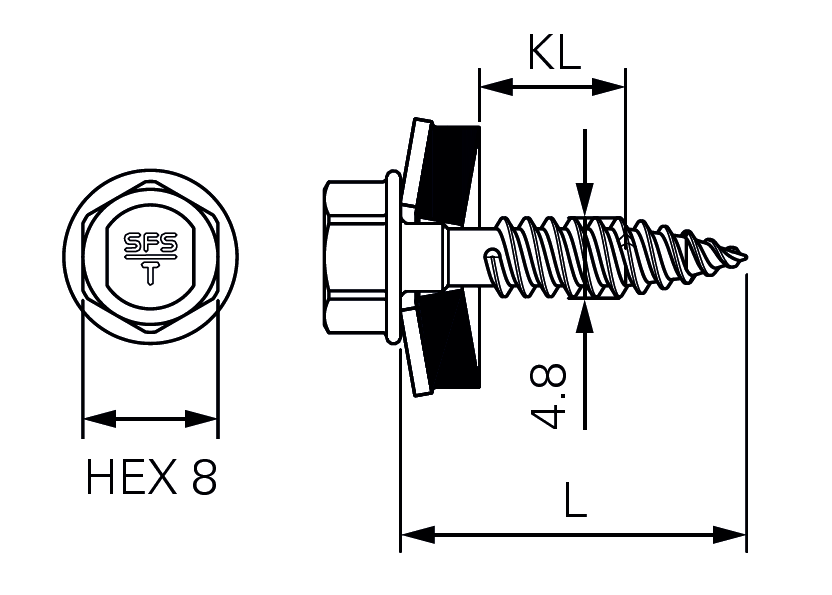

Схема самореза SLG

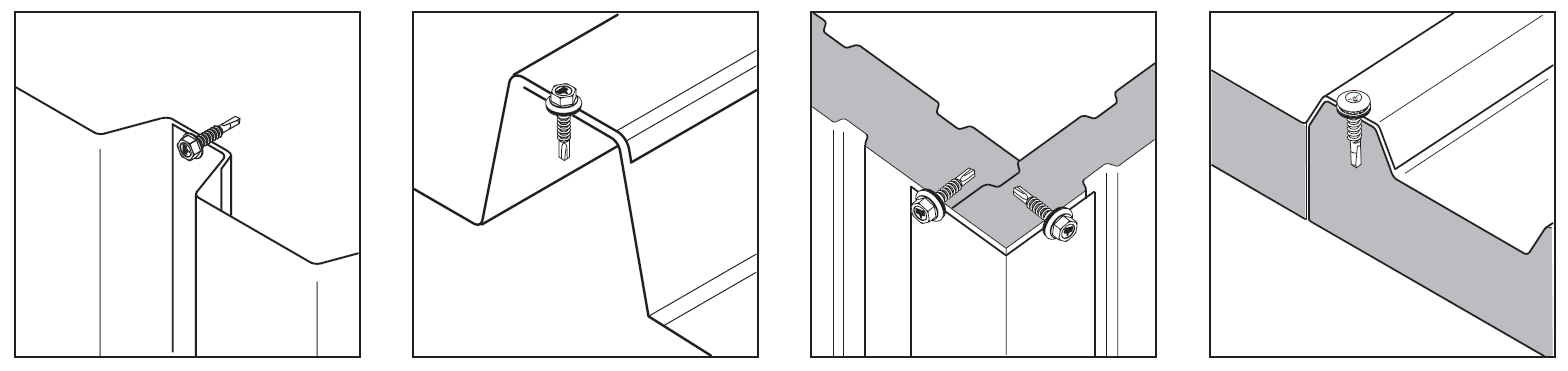

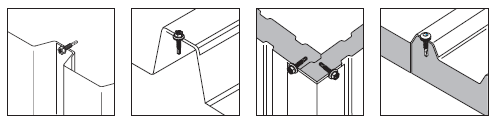

Схема узла с использованием самореза SLG

Таблица подбора саморезов SLG.

Маркировка	Артикул	Толщина сжимаемых слоев KL, мм	Вырыв из листа (мм)			Упаковка
Маркировка	Артикул	Толщина сжимаемых слоев KL, мм	0,88	1	1,25	Упаковка
SLG-T-A14-4,8x20	1385274	0,8 - 2,0	1,34 kN	1,65 kN	1,94 kN	250
SLG-S-S14-4,8x20	1351313	0,8 - 2,0	1,20 kN	1,20 kN	1,20 kN	250

Таблица "Сдвиг листов для SLG-T-4,8"

Толщина листа (мм)		Лист 2
Толщина листа (мм)		0,50	0,63	0,88	1,00
Лист 1	0,50	0,94 kN	0,94 kN	0,94 kN	0,94 kN
	0,55	0,94 kN	1,06 kN	1,06 kN	1,06 kN
	0,63	0,94 kN	1,25 kN	1,25 kN	1,25 kN
	0,75	0,94 kN	1,25 kN	2,29 kN	2,29 kN
	1,00	0,94 kN	1,25 kN	2,98 kN	3,61 kN

Саморез SLG-S
(PDF, 65 Кб)

Видео по SLG-S

Телефон: +7 (925) 642-35-82
E-mail: sfsbook@sfsintec.ru

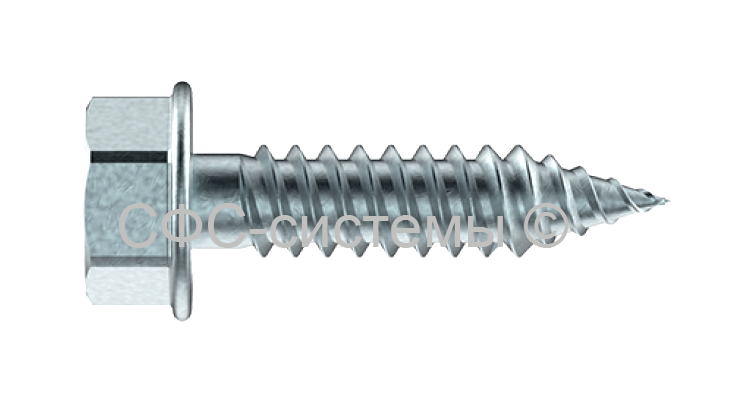

Тип: CDM-4.8 - Самосверлящий шуруп без шайбы для быстрого соединения профлиста внахлест.

Применение:

Крепление профлиста внахлест на крышах с изоляцией
Крепление направляющих и консолей
Крепление стеновых кассет с продольным перекрытием
Крепление соединений между трапециевидными профильными листами
Крепление профлиста: лист 1 от 0,63-1,25 к листу 2 от 0,63-1,25.

Материал: углеродистая сталь, защищенная от коррозии поверхность Durocoat® 480.

Головка: Шестигранная 8мм.

Инструмент: DI 650 + насадки Е480, Е380, E420

Производитель: " SFS intec AG ", Switzerland

, Rosenbergsaustrasse 10 CH-9435 Heerbrugg.

Преимущества:

Самосверлящий крепеж подходит для крепления нахлестов
Нет необходимости в регулировании крутящего момента
Высокая коррозионная стойкость благодаря специальному гальваническому цинковому покрытию
Высокая прочность на растяжение и сдвиг
Быстрая и удобная установка
Экономия затрат на установку
Документация ETA-10/0198

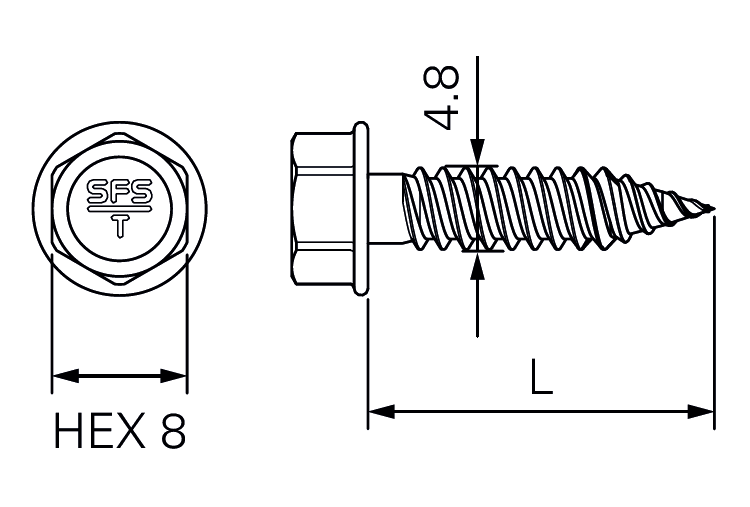

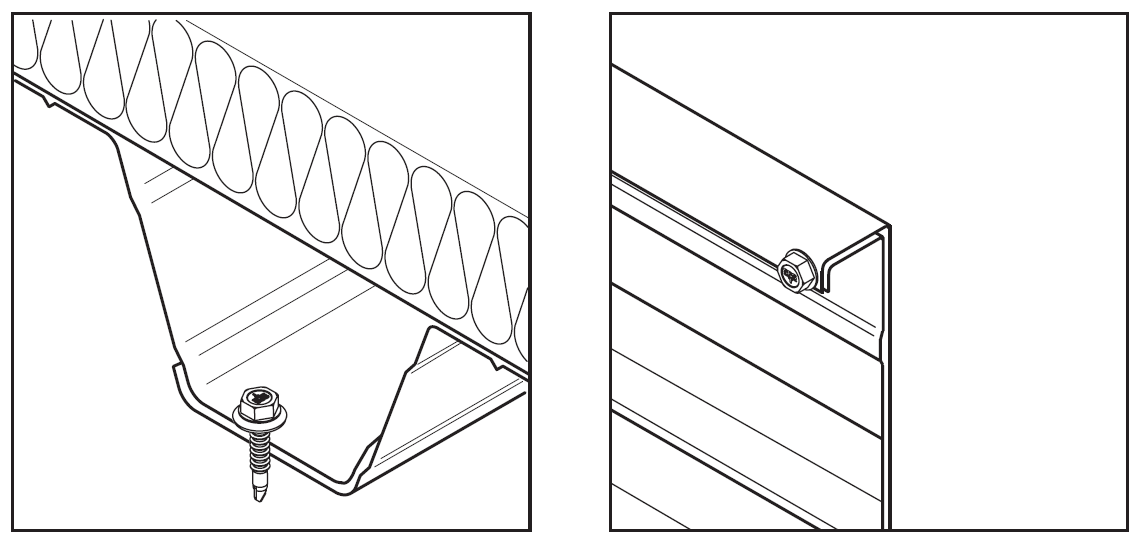

Схема шурупа CDM		Схема узла с использованием шурупа CDM

Таблица подбора шурупов CDM.

Маркировка	Артикул	Толщина сжимаемых слоев KL, мм	Вырыв из листа (мм)			Упаковка
Маркировка	Артикул	Толщина сжимаемых слоев KL, мм	0,88	1	1,25	Упаковка
CDM-4,8x20	1436369	1,20 - 2,5	1,65 kN	1,94 kN	2,62 kN	1 000

Таблица "Сдвиг листов для CDM-4,8"

Толщина листа (мм)		Лист 2
Толщина листа (мм)		0,63	0,75	0,88	1,00	1,25
Лист 1	0,63	1,48 kN	1,48 kN	1,48 kN	1,48 kN	1,48 kN
	0,75	1,48 kN	2,9 kN	2,9 kN	2,9 kN	2,9 kN
	0,88	1,48 kN	2,9 kN	3,78 kN	3,78 kN	3,78 kN
	1,00	1,48 kN	2,9 kN	3,78 kN	4,59 kN	4,59 kN
	1,25	1,48 kN	2,9 kN	3,78 kN	4,59 kN	4,59 kN

Телефон: +7 (925) 642-35-82
E-mail: sfsbook@sfsintec.ru
