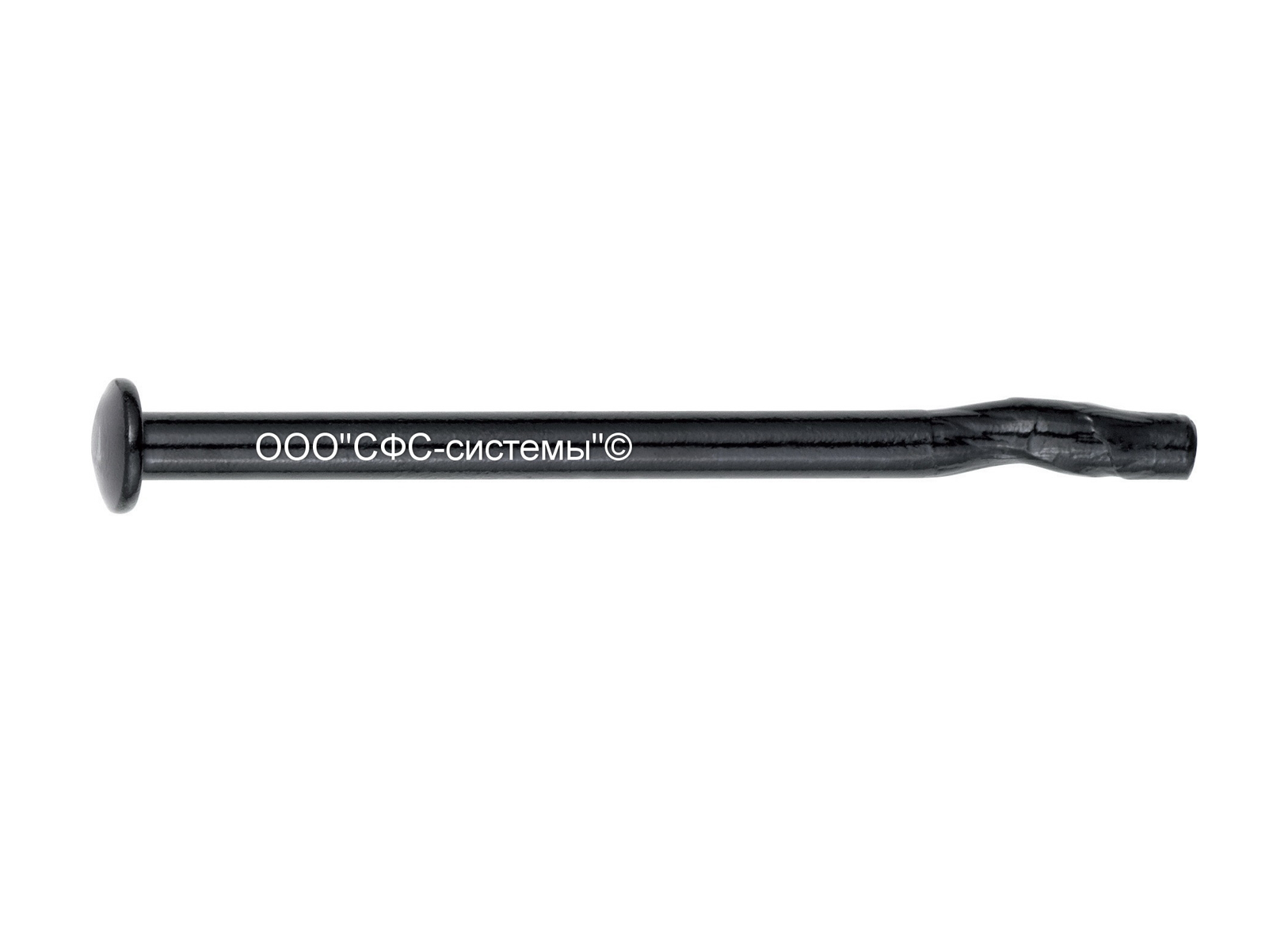

Дюбель гвоздь Spike Twister

Применение: Для монтажа теплоизоляции (сэндвич-панелей) и профлиста на бетон

Материал: Закаленная углеродистая сталь. Устойчива к 15 циклам теста Кестерниха по ETAG 006 - D.3.1.
и требованиям к разрушающим нагрузкам (покрытие Durocoat©). Экологически безопасна, без хрома VI. FM Approvals.

Инструмент: Буры и добойник DP11, Перфоратор DB620.

Примечание: Для спайка:
- диаметром 4,8 мм используется шайба А14, бур по бетону диаметр 4,8мм (SDS-4,8x)
- диаметром 6,3 мм используется шайба А19, бур по бетону диаметр 6,3мм (SDS-6,3x)

333

Крепление без использования дюбеля непосредственно на бетон.
Крепление на бетон посредством системы SPIKE® twister является еще более безопасным и эффективным. Уникальный спиральный наконечник крепления SPIKE® twister оказывает давления по всей площади направляющего отверстия. Непрерывное давление за счет передачи вращающей силы дает значительно лучший результат крепления.
Высокая сопротивляемость к вырыванию из бетона.
Система SPIKE® twister устойчива к вибрации, коррозии и возгоранию. Весь ассортимент доступен в исполнении из аустенитной нержавеющей стали, благодаря чему эта крепежная система идеально подходит для сложных
сфер применения, в том числе, в химически агрессивных средах.

	Грибовидная головка	Схемы крепления
////	L ≤ 51 мм Ø 11,0 мм, L ≥ 64 мм Ш 9,7 мм
	KL-толщина закрепляемого элемента d-диаметр резьбы L-длина	Глубина установки: мин. 32 мм Толщина бетонного настила: мин. 60 мм. Минимальное качество бетона: C12/15. Прочность изоляции при сжатии: мин. 0,07 Н/мм2. Глубина установочного отверстия должна быть мин. на 15 мм больше, глубины установки Дюбель - гвоздя SPIKE®, в зависимости от условий площадки.

Таблица нагрузок

Маркировка	Макс.толщина закрепляемого элемента мм	Бур	Нагрузки в кН						Упаковка шт
			Бетон В25 (C20/25)			Бетон В55 (C45/55)
			0^о	45^о	90^о	0^о	45^о	90^о
Спайк твистер DT - 4,8x 32	7	4,8x160 / 100	2,4	2,4	5,1	3,3	3,3	7,2	500
Спайк твистер DT - 4,8x 51	10-23	4,8x160 / 100	2,4	2,4	5,1	3,3	3,3	7,2	250
Спайк твистер DT - 4,8x 89	44-57	4,8x210 / 150	2,4	2,4	5,1	3,3	3,3	7,2	250
Спайк твистер DT - 4,8x115	70-83	4,8x210 / 150	2,4	2,4	5,1	3,3	3,3	7,2	250
Спайк твистер DT - 4,8x140	95-108	4,8x260 / 200	2,4	2,4	5,1	3,3	3,3	7,2	100
Спайк твистер DT - 4,8x152	108-119	4,8x260 / 200	2,4	2,4	5,1	3,3	3,3	7,2	100
Спайк твистер DT - 6,3x165	120-133	6,3x285 / 225	3,0	3,0	5,1	3,3	3,3	7,2	100
Спайк твистер DT - 6,3x191	146-159	6,3x285 / 225	3,0	3,0	5,1	3,3	3,3	9,0	100
Спайк твистер DT - 6,3x203	159-171	6,3x360 / 300	3,0	3,3	5,1	3,3	3,3	9,0	100
Спайк твистер DT - 6,3x216	158-184	6,3x360 / 300	3,0	3,3	5,1	3,3	3,3	9,0	50
Спайк твистер DT - 6,3x241	197-209	6,3x360 / 300	3,0	3,3	5,1	3,3	3,3	9,0	50
Спайк твистер DT - 6,3x292	247-260	6,3x410 / 350	3,0	3,3	5,1	3,3	3,3	9,0	50
Спайк твистер DT - 6,3x356	298-311	6,3x510 / 450	3,0	3,3	5,1	3,3	3,3	9,0	50

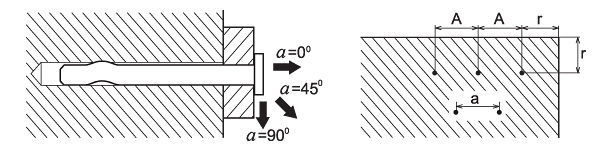

Схема установки Spike

Рекомендуемая схема установки:

- для бетона:

Spike DT: А = 200 мм., а = 60 мм., r = 60 мм.

- для полнотелого кирпича:

Spike DT: А = 300 мм., а = 100 мм., r = 100 мм.

-->

Скачать каталог "Система крепежа плоской кровли" (pdf, 33 Мб)

Телефон: +7 (925) 642-35-82
E-mail: sfsbook@sfsintec.ru

Применение: для монтажа теплоизоляции (сэндвич-панелей) и профлиста на бетон.

Использование:
- в условиях, когда внутренняя относительная влажность превышает 70%;
- в химически агрессивных средах или условиях;
- для применения в целях восстановления, в местах, где точные условия существующей застройки не известны и когда
в застройке имеются абразивные слои, которые могут повредить антикоррозионную защиту и сделать ее неэффективной;
- где заказчику необходима продолжительная проектная/гарантийная долговечность;
- в агрессивных условиях (например, прибрежная среда).

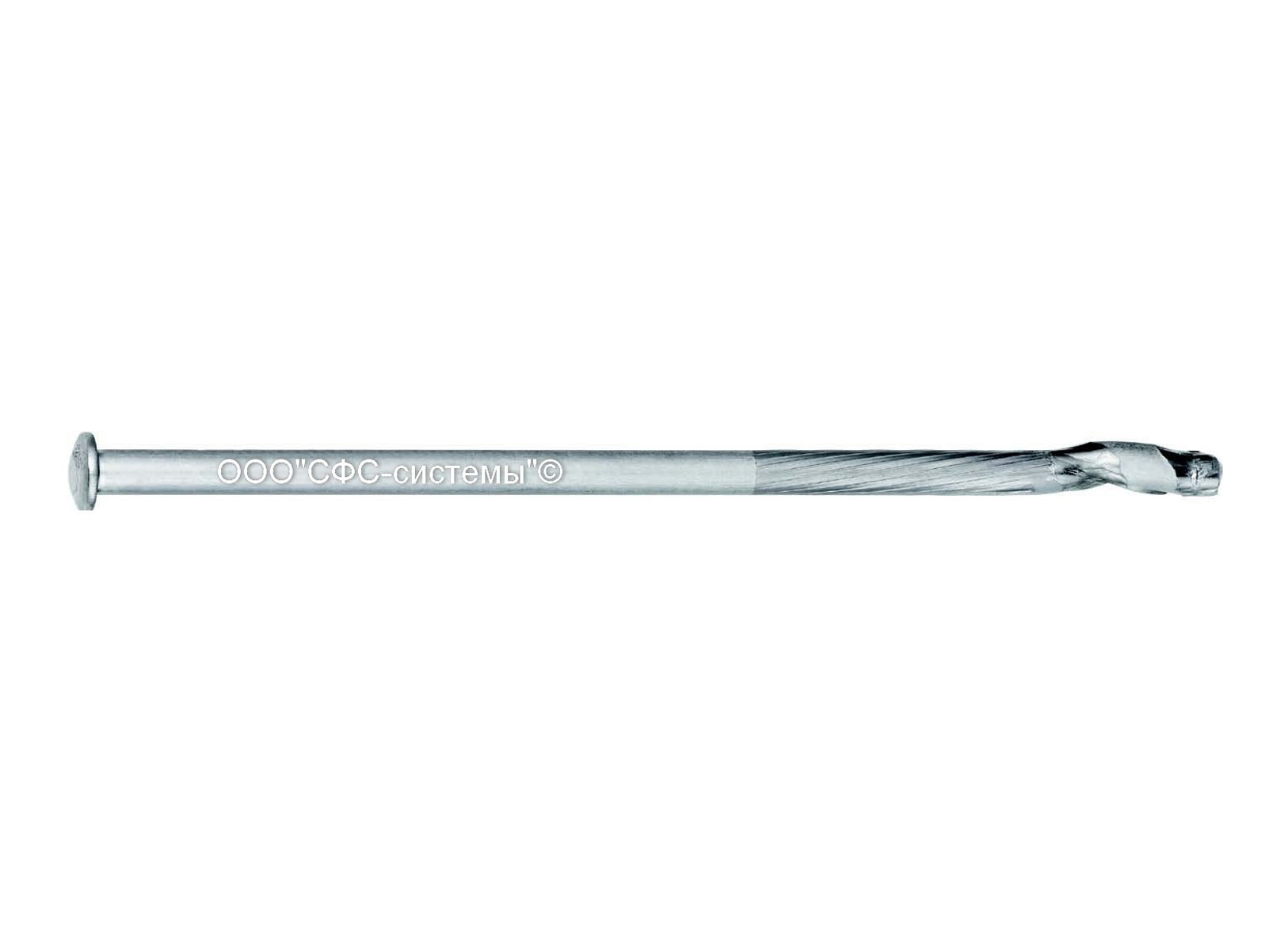

Материал: Аустенитная нержавеющая сталь, марка AISI 316, Европейский стандарт 1.4401, марка А4.

Инструмент: Буры и добойник DP11, Перфоратор DB620.

Примечание: Для спайка:
- диаметром 4,8 мм используется шайба S14, бур по бетону диаметр 4,8мм (SDS-4,8x)
- диаметром 6,3 мм используется шайба S19, бур по бетону диаметр 6,3мм (SDS-6,3x)

333

Крепление без использования дюбеля непосредственно на бетон.
Крепление на бетон посредством системы SPIKE® twister является еще более безопасным и эффективным. Уникальный спиральный наконечник крепления SPIKE® twister оказывает давления по всей площади направляющего отверстия. Непрерывное давление за счет передачи вращающей силы дает значительно лучший результат крепления.
Высокая сопротивляемость к вырыванию из бетона.
Система SPIKE® twister устойчива к вибрации, коррозии и возгоранию. Весь ассортимент доступен в исполнении из аустенитной нержавеющей стали, благодаря чему эта крепежная система идеально подходит для сложных
сфер применения, в том числе, в химически агрессивных средах.

	Грибовидная головка	Схемы крепления
////	L ≤ 51 мм Ø 11,0 мм, L ≥ 64 мм Ш 9,7 мм
	KL-толщина закрепляемого элемента d-диаметр резьбы L-длина	Глубина установки: мин. 32 мм Толщина бетонного настила: мин. 60 мм. Минимальное качество бетона: C12/15. Прочность изоляции при сжатии: мин. 0,07 Н/мм2. Глубина установочного отверстия должна быть мин. на 15 мм больше глубины установки Дюбель - гвоздь SPIKE®, в зависимости от условий площадки.

Таблица нагрузок

Маркировка	Макс.толщина закрепляемого элемента мм	Бур	Нагрузки в кН						Упаковка шт
			Бетон В25			Бетон В55
			0^о	45^о	90^о	0^о	45^о	90^о
Spike Twister DT-S-4,8
Спайк твистер DT-S-4,8x32	3	4,8x160 / 100	2,1	2,1	4,5	2,8	2,8	6,5	500
Спайк твистер DT-S-4,8x51	10	4,8x160 / 100	2,1	2,1	4,5	2,8	2,8	6,5	500
Спайк твистер DT-S-4,8x89	57	4,8x260 / 200	2,1	2,1	4,5	2,8	2,8	6,5	250
Спайк твистер DT-S-4,8x115	70	4,8x260 / 200	2,1	2,1	4,5	2,8	2,8	6,5	250
Спайк твистер DT-S-4,8x140	108	4,8x260 / 200	2,1	2,1	4,5	2,8	2,8	6,5	100
Spike Twister DT-S-6,3
Спайк твистер DT-S-6,3x51	10	6,3x160 / 100	2,6	2,6	4,8	3,4	3,4	7,0	500
Спайк твистер DT-S-6,3x102	70	6,3x285 / 225	2,6	2,6	4,8	3,4	3,4	7,0	250
Спайк твистер DT-S-6,3x127	95	6,3x285 / 225	2,6	2,6	4,8	3,4	3,4	7,0	100
Спайк твистер DT-S-6,3x152	119	6,3x285 / 225	2,6	2,6	4,8	3,4	3,4	7,0	100
Спайк твистер DT-S-6,3x178	146	6,3x285 / 225	2,6	2,6	4,8	3,4	3,4	7,0	100
Спайк твистер DT-S-6,3x203	170	6,3x360 / 300	2,6	2,6	4,8	3,4	3,4	7,0	50
Спайк твистер DT-S-6,3x254	220	6,3x360 / 300	2,6	2,6	4,8	3,4	3,4	7,0	50
Спайк твистер DT-S-6,3x292	260	6,3x410 / 350	2,6	2,6	4,8	3,4	3,4	7,0	50

Схема установки Spike

Рекомендуемая схема установки:

- для бетона:

Spike DT-S: А = 200 мм., а = 60 мм., r = 60 мм.

- для полнотелого кирпича:

Spike DT-S: А = 300 мм., а = 100 мм., r = 100 мм.

-->

Скачать каталог "Система крепежа плоской кровли" (pdf, 33 Мб)

Телефон: +7 (925) 642-35-82
E-mail: sfsbook@sfsintec.ru

Spike DL / Spike D - сняты с производства. Аналог - Spike Twister DT.

Применение: для монтажа теплоизоляции (сэндвич-панелей) и профлиста на бетон

Материал: закаленая углеродистая сталь, защищенная от коррозии Дюропокрытием

Инструмент: добойник DP11, перфоратор DB620.

Примечание: дополнительно комплектуется шайбой А19.

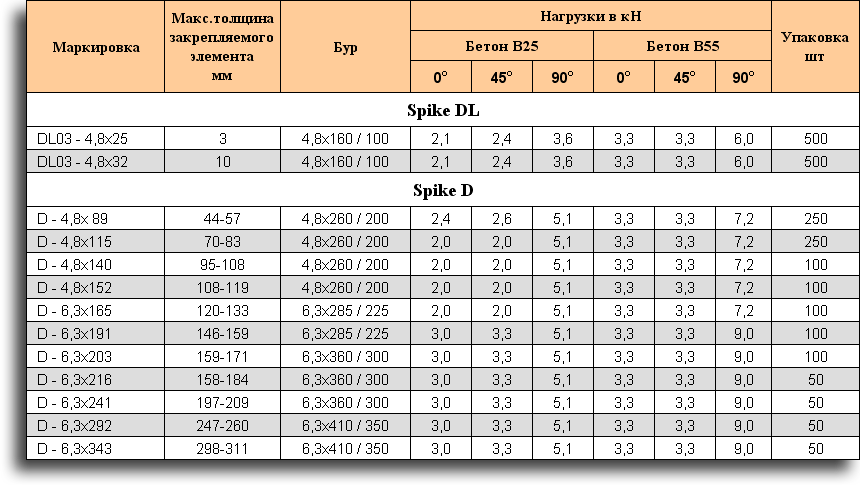

Таблица нагрузок

Рекомендуемая схема установки:

- для бетона:

Spike D: А = 200 мм., а = 60 мм., r = 60 мм.

- для полнотелого кирпича:

Spike D: А = 300 мм., а = 100 мм., r = 100 мм.

Скачать каталог "Система крепежа плоской кровли" (pdf, 33 Мб)

Телефон: +7 (925) 642-35-82
E-mail: sfsbook@sfsintec.ru

Дюбель гвоздь Spike Twister

Тип: Spike Twister DT -улучшенный аналог Spike DL / Spike D

Тип: Spike Twister DT-S - нержавеющая сталь

Тип: Spike DL / Spike D - сняты с производства. Аналог - Spike Twister DT.
