Соединение профилированных листов между собой

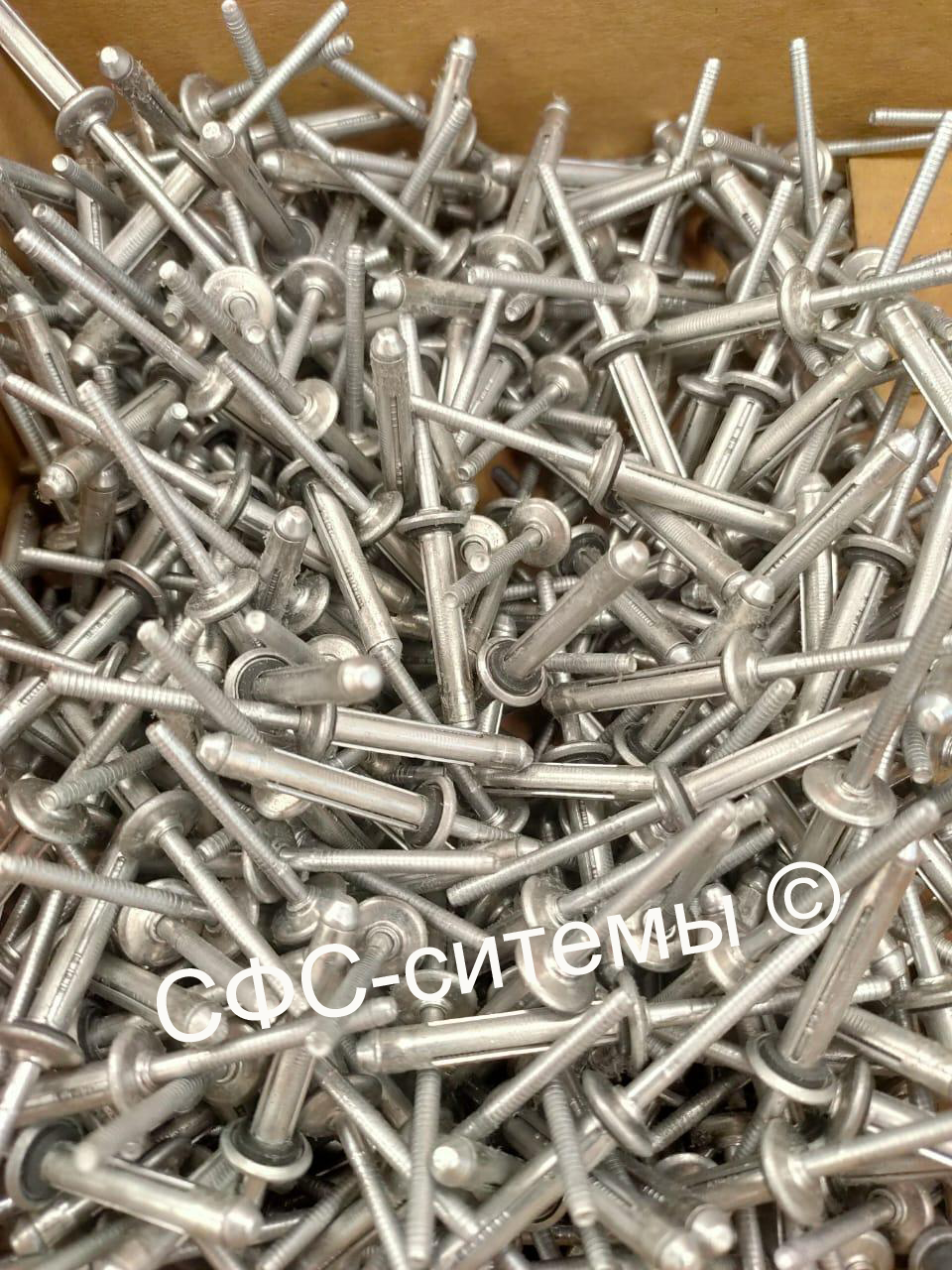

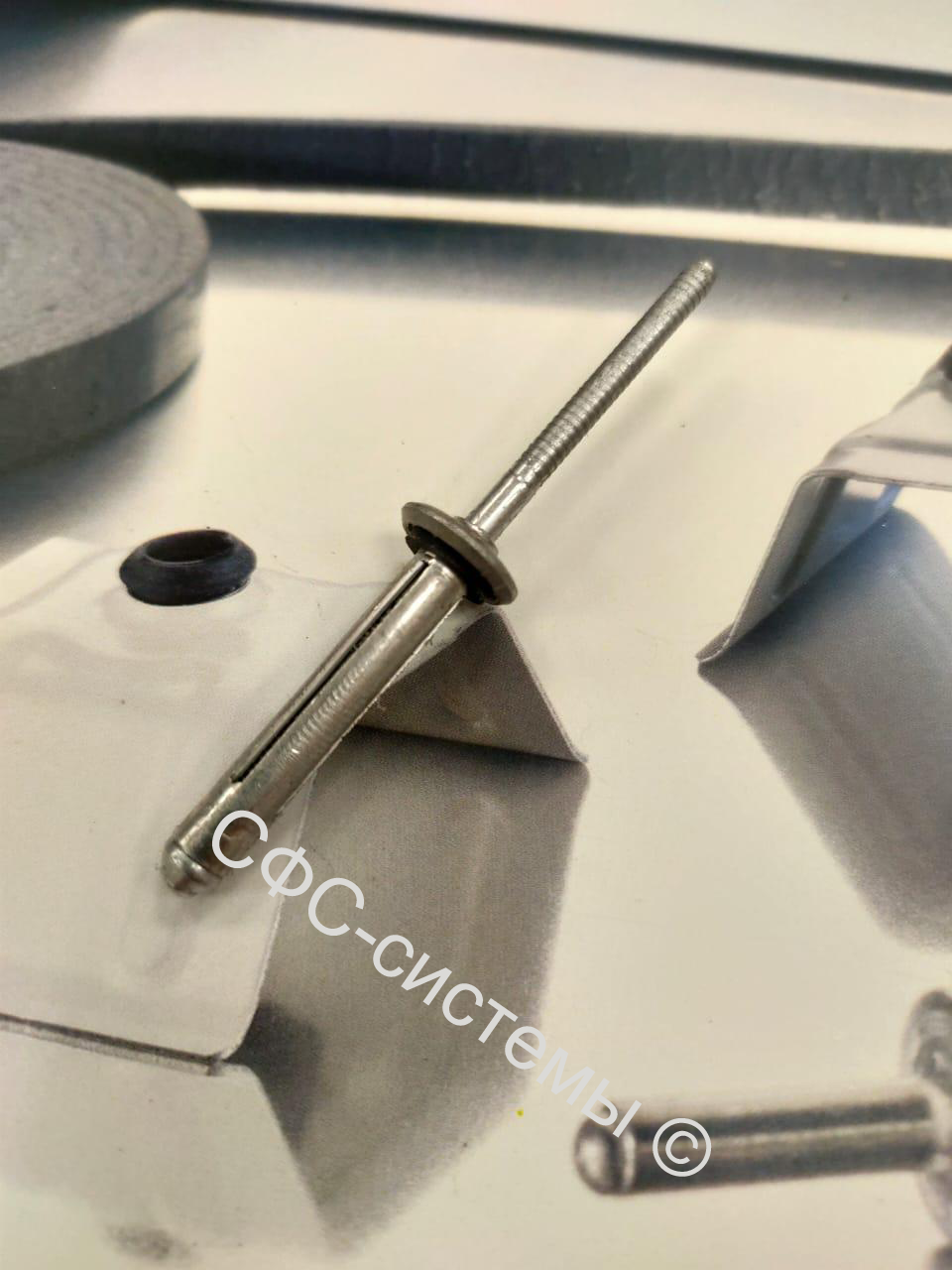

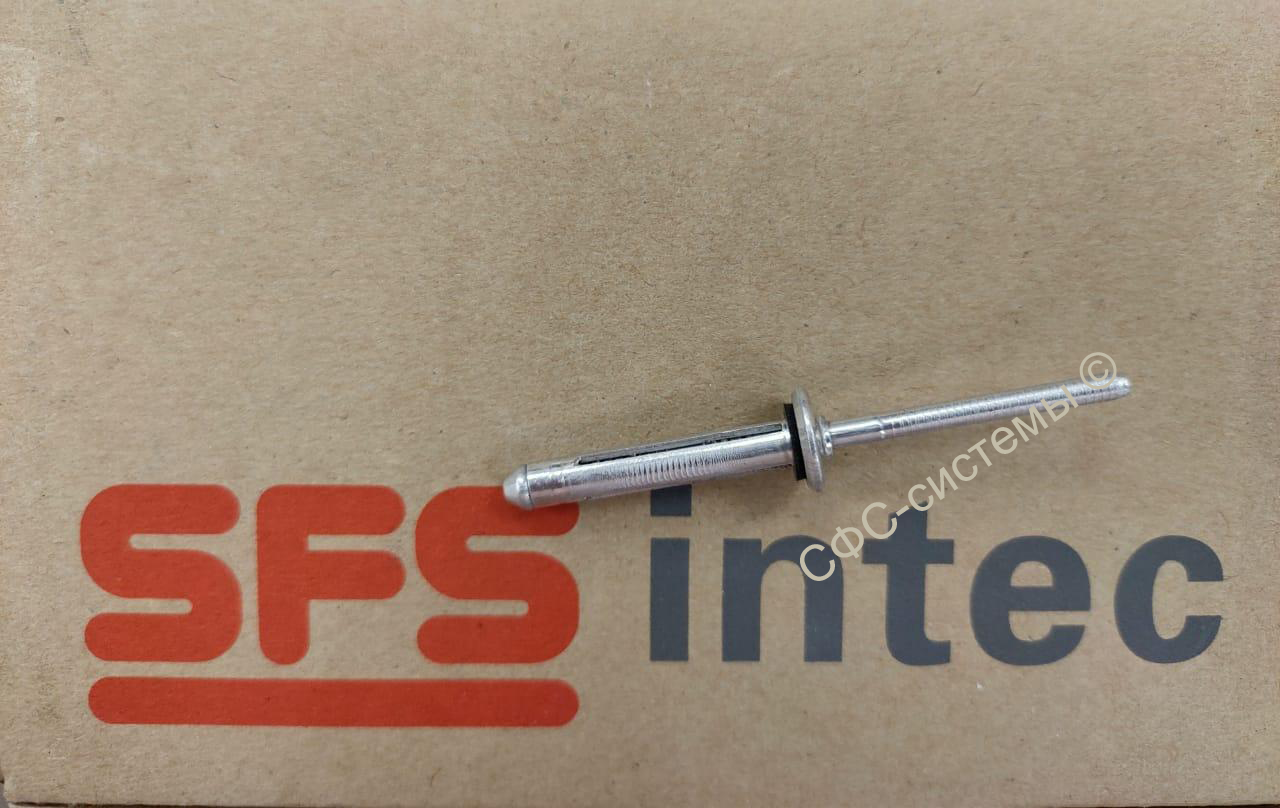

Тип: Заклепка Bulb-Tite RV6603/RV6604/RV6605

Применение: для герметичного cкрепления стальных и алюминиевых профилированных листов между собой, скрепление перехлестов. Крепление кровельных фонарей и пластиковых листов.

Материал
Тело заклепки: AlMg5.
Стержень: AlCuMg1.
Герметизирующая прокладка: Neopren.

Производитель: " SFS intec AG ", Switzerland , Rosenbergsaustrasse 10 CH-9435 Heerbrugg.

Преимущества:

  • Многофункциональная глухая герметичная заклепка для различных применений
  • Широкий диапазон сжимаемых слоев с силой сжатия, не зависящей от толщины соединения.
  • Высококачественная неопреновая уплотнительная шайба, устойчивая к погодным воздействиям
  • Соединение устойчивое к вибрациям
  • Три ножки, несущие нагрузку, обеспечивают скрепление материалов.

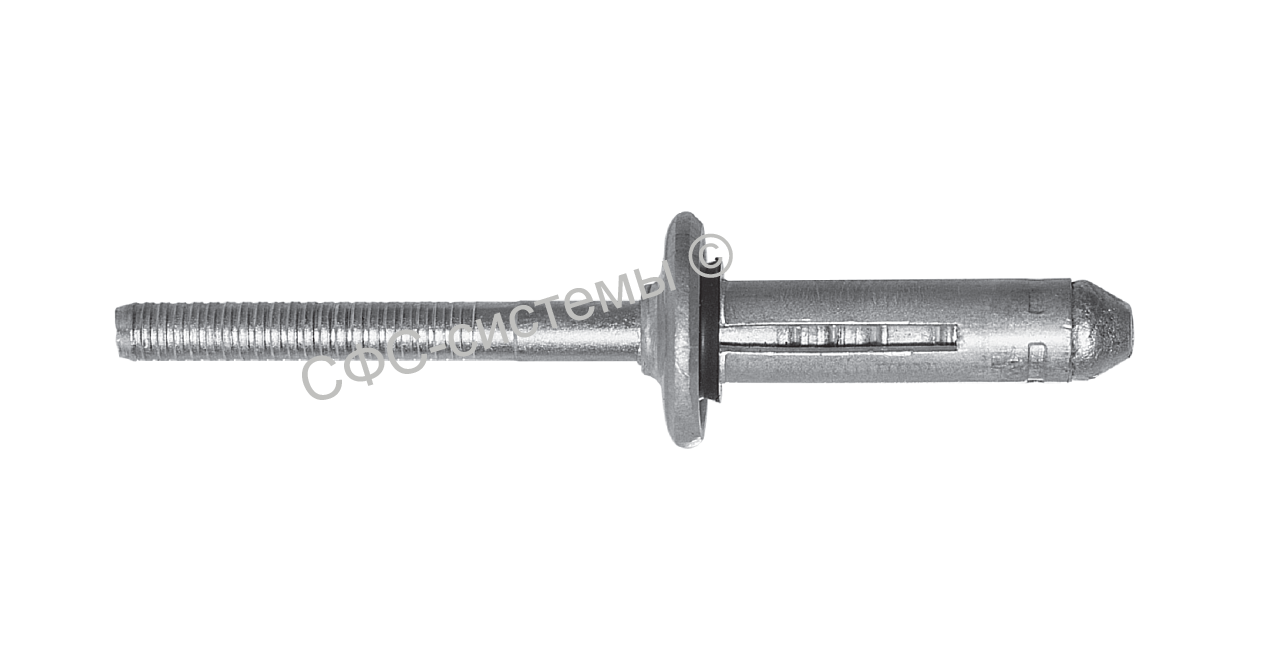

Схема заклепки

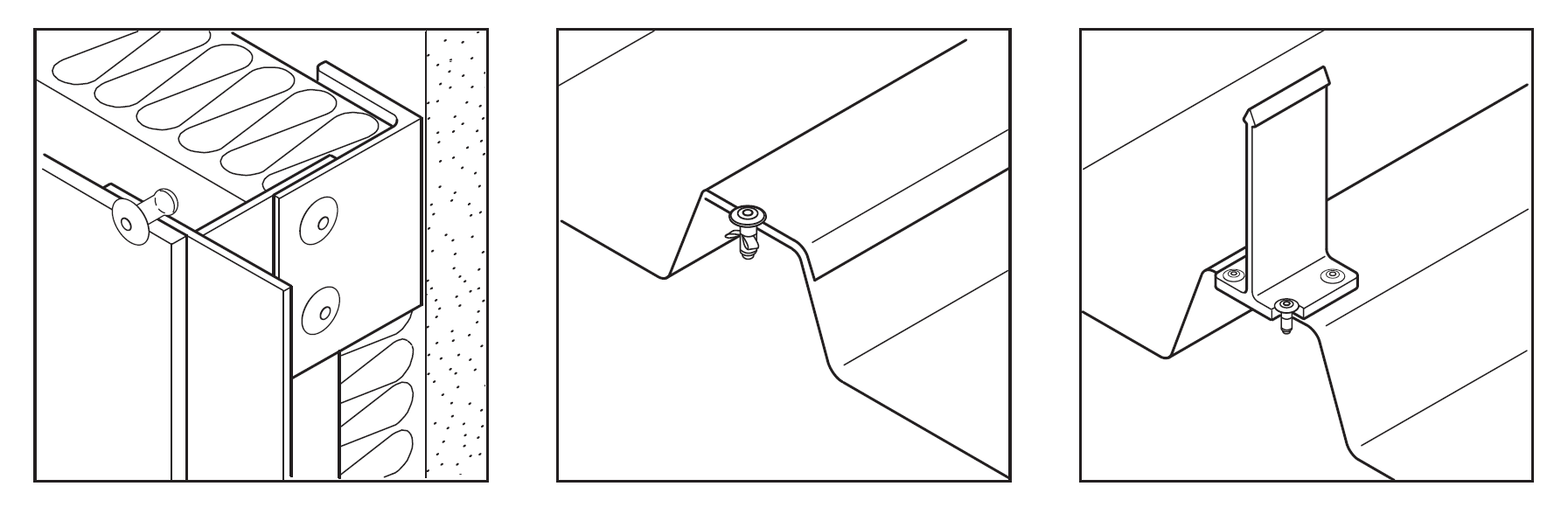

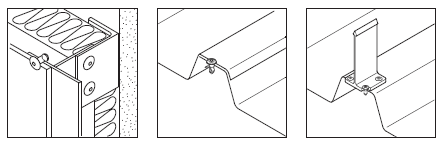

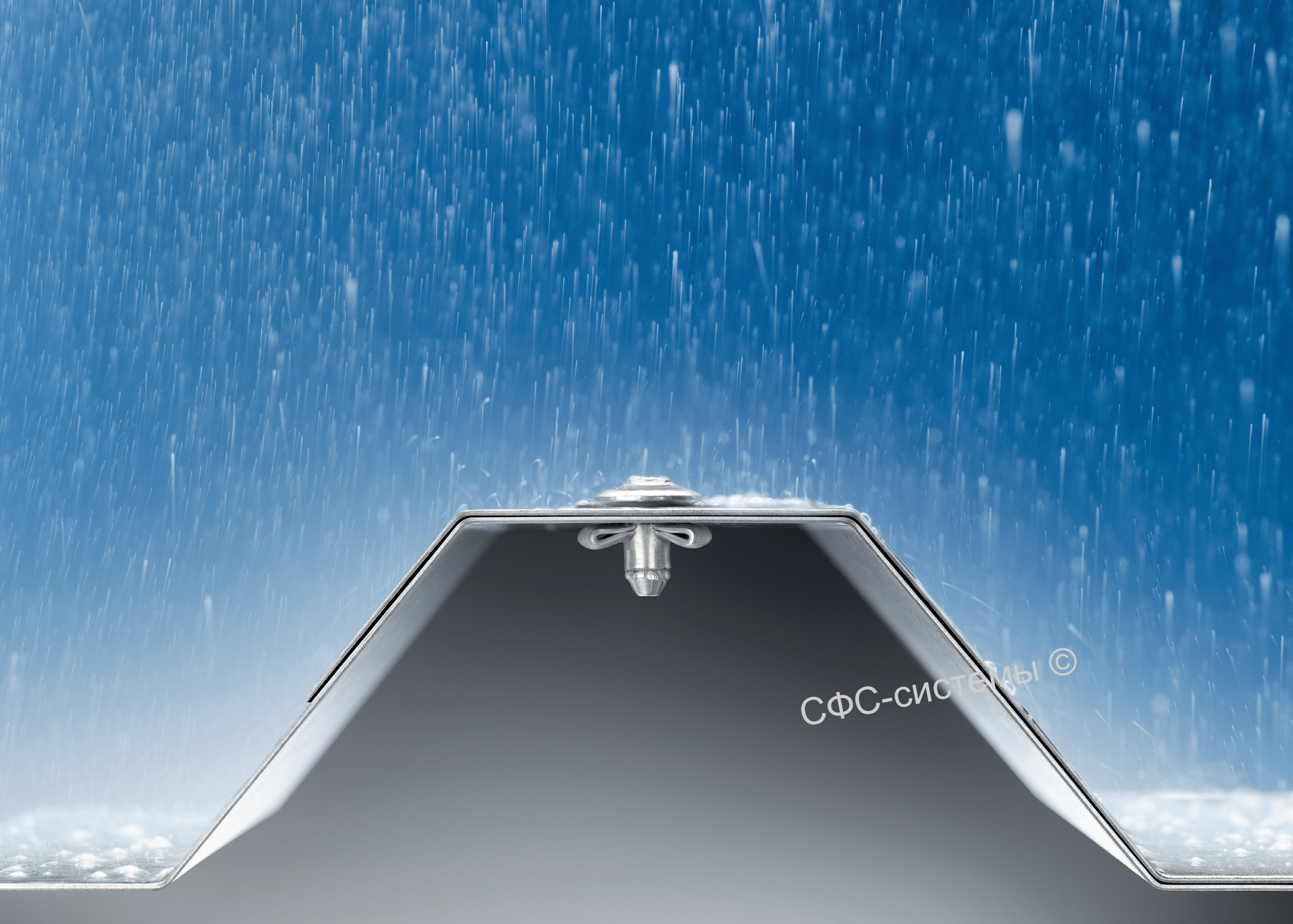

Схема узла



Таблица подбора заклепок Bulb-Tite® RV6603/RV6604/RV6605

Наименование
тип RV
Артикул Размер
(ØхL)
Толщина сжимаемых слоев (KL) Диаметр отверстия Количество в упаковке (шт.) Ø A Ø F h
   RV6604-6-3W 1570655 5,2x17,5 1,3-4,8 5,3-5,5 1 000 2,9 11,6 3,4
   RV6604-6-4W 1570656 5,2x19,1 1,6-6,4 5,3-5,5 1 000 2,9 11,6 3,4
   RV6604-6-6W 1570658 5,2x22,2 4,7-9,5 5,3-5,5 1 000 2,9 11,6 3,4
   RV6604-6-8W 1570659 5,2x25,4 7,9-12,7 5,3-5,5 1 000 2,9 11,6 3,4
   RV6604-6-10W 1570629 5,2x28,6 11,1-15,9 5,3-5,5 1 000 2,9 11,6 3,4
   RV6604-6-12W 1570652 5,2x31,8 14,3-19,1 5,3-5,5 1 000 2,9 11,6 3,4
   RV6603-9-6W 1570647 7,7x27,7 1,00-9,5 7,8-8,2 1 000 4,5 11,6 4,8
   RV6605-9-6W 1570660 7,7x28,2 1,10-8,3 7,8-8,2 1 000 4,5 11,6 5,3

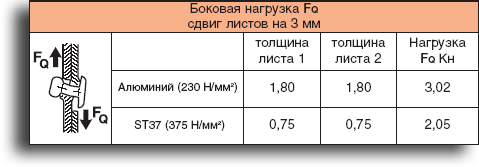

Сдвиг листов для RV6604

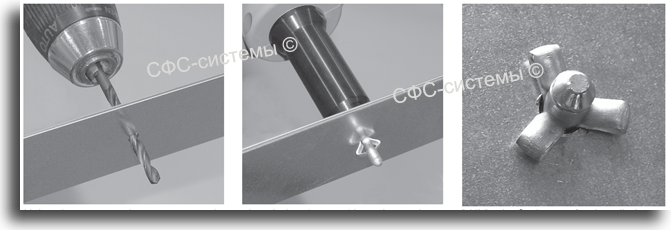

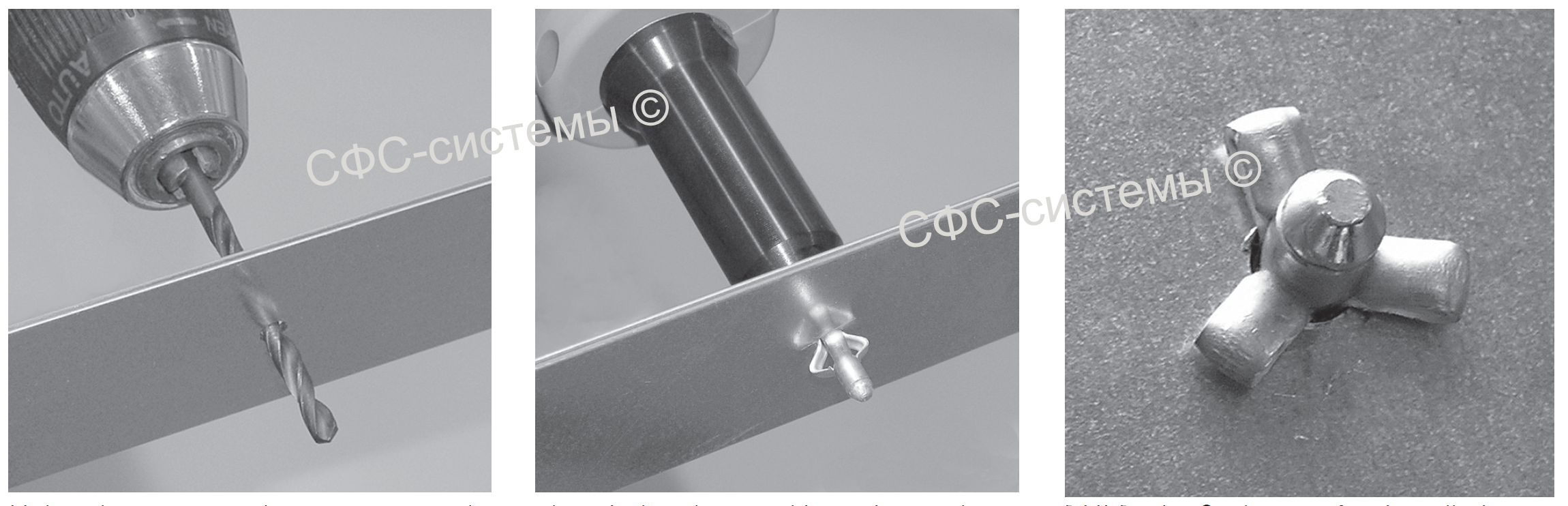

Процесс установки заклепки Gesipa BULB-TITE® RV6604-6-3W с шайбой ЭПДМ
   


Герметичные заклепки Bulb-tite® (PDF, 940 Кб) Заклепки Bulb-tite® RV6603/RV6604/RV6605 ENG
(PDF, 3 Мб)


Телефон: +7 (925) 642-35-82
E-mail: sfsbook@sfsintec.ru

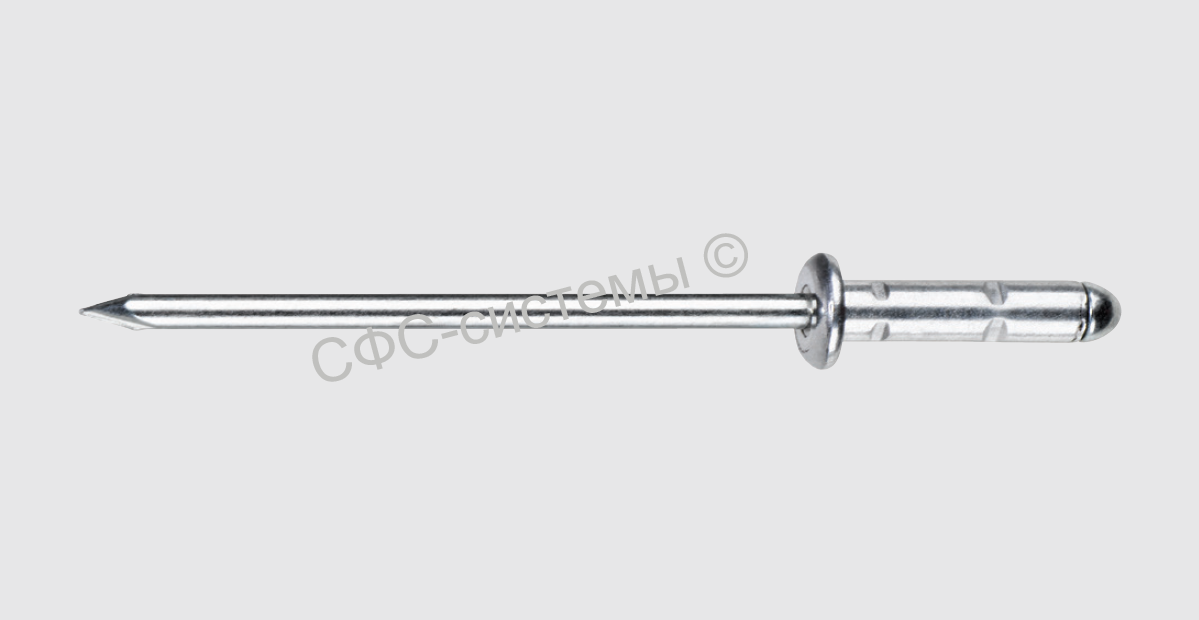

Тип: Многозажимные водонепроницаемые заклепки PolyGrip®

Применение

PolyGrip® – лучший выбор для применения в сложных условиях с повышенными эксплуатационными требованиями, подходят для использования в промышленности и для разных материалов.

Заклепки PolyGrip® изначально были разработаны как универсальные тяговые заклепки. Однако со временем в них раскрылись и многие другие "таланты", что сделало их незаменимыми, когда речь идет о сложных условиях применения и выполнении строжайших требований в промышленном секторе. Возможно все: алюминий, сталь или нержавеющая сталь, как внутри, так и снаружи, твердые и мягкие соединяемые материалы, жесткие требования к диаметру отверстия и допустимым отклонениям. Когда все остальные бессильны, PolyGrip® почти всегда оказывается спасительным решением.



Производитель: " SFS intec AG ", Switzerland , Rosenbergsaustrasse 10 CH-9435 Heerbrugg.

Преимущества:

  • Большая зона зажима: Вытяжная заклепка PolyGrip® может заменить до пяти разных типоразмеров вытяжных заклепок по стандарту DIN.

  • Замечательная способность заполнения отверстий: корпус заклепки расширяется радиально во время процесса установки и компенсирует допуски отверстий, отклонения центрирования и различия в диаметре, таким образом, всегда обеспечивается плотное соединение.

  • Водонепроницаемость и защита от брызг: заполнение отверстий и фиксация оправки делают их реальной альтернативой заклепкам с закрытым концом, когда необходимо предотвратить прохождение воды через все соединение, а не только через корпус заклепки.

  • Образование широкой замыкающей головки гарантирует большую прочность при растяжении, а значит, и высокую степень надежности.

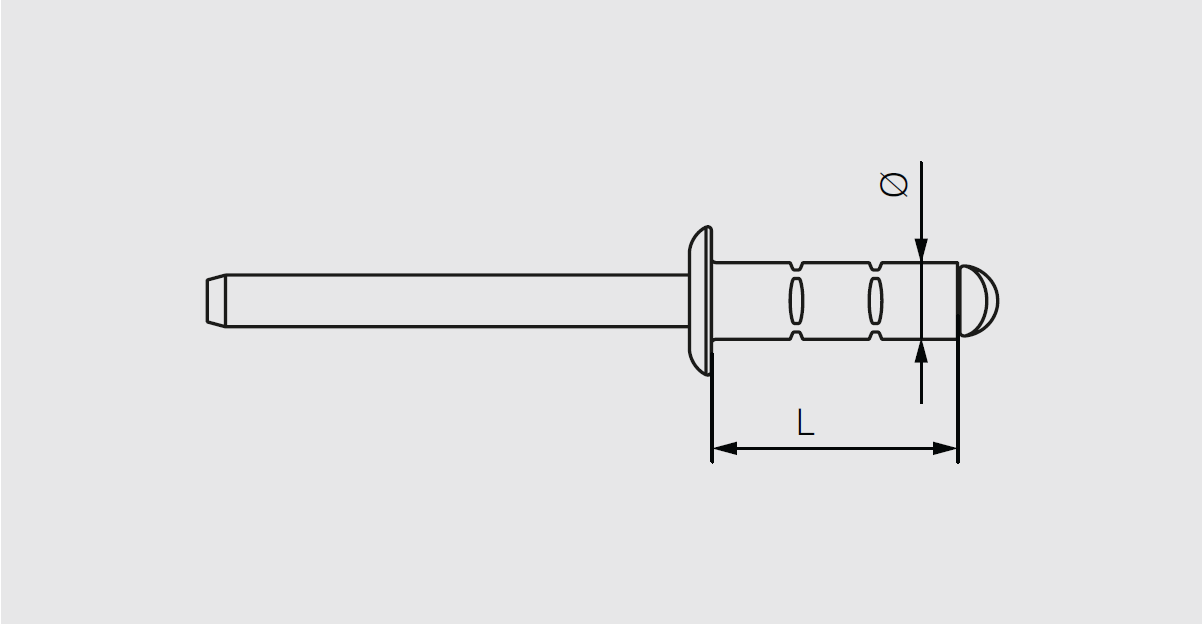

Схема заклепки

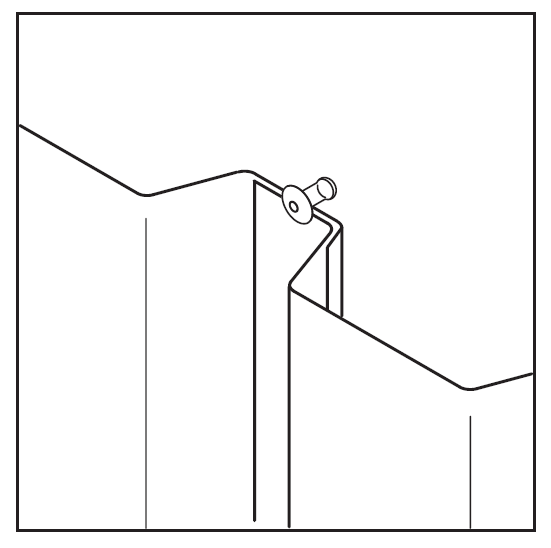

Схема узла



Таблица подбора заклепок PolyGrip

Наименование Артикул Размер
(ØхL)
Толщина сжимаемых слоев
(KL)
Материал тела заклепки Материал сердечника Диаметр отверстия
  PG-C A4A4 4,8x10,0 F 1433923 4,8x10,0 1,0-6,5 Нержавеющая сталь A4 Нержавеющая сталь A4 4,9
  PG-C A4A4 4,8x15,0 F 1433924 4,8x15,0 5,0-10,0 Нержавеющая сталь A4 Нержавеющая сталь A4 4,9
  PG-C ALA2 4,8x10,0 F "CE" 1433892 4,8x10,0 0,5-6,5 Алюминий Нержавеющая сталь A2 4,9
  PG-C ALA2 4,8x15,0 F "CE" 1433893 4,8x15,0 4,5-11,0 Алюминий Нержавеющая сталь A2 4,9
  PG-C ALA2 4,8x17,0 F "CE" 1433894 4,8x17,0 6,5-13,0 Алюминий Нержавеющая сталь A2 4,9
  PG-C ALA2 4,8x17,0 F K16,0 "CE" 1433899 4,8x17,0 6,5-13,0 Алюминий Нержавеющая сталь A2 4,9
  PG-C ALST 4,8x10,0 F "CE" 1433831 4,8x10,0 0,5-6,5 Алюминий Сталь 4,9
  PG-C ALST 4,8x15,0 F "CE" 1433832 4,8x15,0 4,5-11,0 Алюминий Сталь 4,9
  PG-C ALST 4,8x17,0 F "CE" 1433833 4,8x17,0 6,5-13,0 Алюминий Сталь 4,9
  PG-C ALST 4,8x25,0 F "CE" 1433838 4,8x17,0 11,0-19,5 Алюминий Сталь 4,9
  PG-C ALST 4,8x15,0 F "CE"-RAL9006 1642887 4,8х15,0 4,5-11,0 Алюминий Сталь 4,9
  PG-C ALST 4,8x15,0 F "CE"-BS10A05 1381901 4,8x15,0 4,5-11,0 Алюминий Сталь 4,9
  PG-C ALST 4,8x15,0 F "CE"-RAL9010 1382342 4,8x15,0 4,5-11,0 Алюминий Сталь 4,9
  PG-C ALST 4,8x15,0 F "CE"-RAL7016 1381516 4,8x15,0 4,5-11,0 Алюминий Сталь 4,9
  PG-C A2A2 4,8x10,0 F "CE" 1433914 4,8x10,0 1,0-6,5 Нержавеющая сталь A2 Нержавеющая сталь A2 4,9
  PG-C A2A2 4,8x15,0 F "CE" 1433915 4,8x15,0 5,0-10,0 Нержавеющая сталь A2 Нержавеющая сталь A2 4,9
  PG-C A2A2 4,8x17,0 F "CE" 1433916 4,8x17,0 8,0-12,0 Нержавеющая сталь A2 Нержавеющая сталь A2 4,9
  PG-C STST 4,8x10,0 F 1433873 4,8x10,0 1,5-6,5 Сталь Сталь 4,9
  PG-C STST 3,2x 8,0 F (GSMD41-43SPG) 1433866 3,2х8,0 1,0-5,0 Сталь Сталь 3,3

Многозажимные водонепроницаемые заклепки PolyGrip® ENG (PDF, 270 Кб)
