JB-D® система монтажа окна в зону утеплителя.Тип: JB-D® система установки окна в утеплитель. |
Система установки окон JB позволяет
производить качественный монтаж окон и надежно фиксировать выступающие за плоскость стен конструкции. Система JB регулируется в трех плоскостях, для компенсации неточностей при возведении стен. Окна можно смонтировать в любое место проема в соответствии с изотермическим расчетом теплоизоляции. |
|

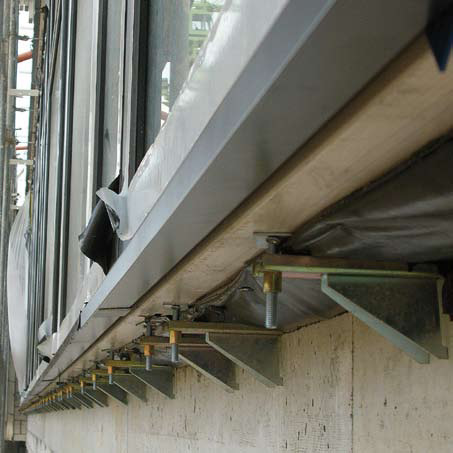

На фотографиях приведен пример сложного монтажа рам остекления на вентилируемом фасаде с
применением выравнивающего бруса
|
Предварительный монтаж консолей JB-DK |
внизу на оконных проемах (предварительно на месте сборки, без установки окон) |
Материал стен: Известняковый кирпич, бетон, пористый бетон |

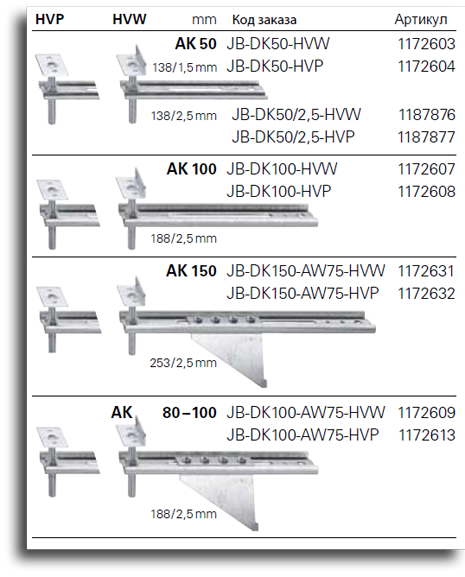

Консоли JB-DK | ||
| |||
Условные обозначения:

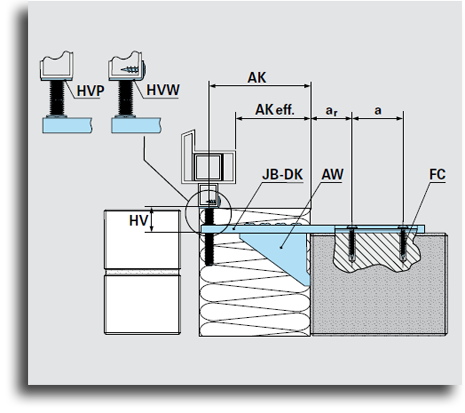

AK - макс.выступ (относительно середины профиля рамы); AK eff. - эффективный выступ (зависит от ширины профиля); HV - регулирование по высоте макс. 30мм; a - межосевое расстояние мин. 25мм; ar - расстояние от края мин. 30 мм; AW - угол опоры выступа от 80 мм; | |||
ALW - уголок для крепления в кладке из полого кирпича;
HVW - угловая планка регулирования высоты; HVP - планка регулирования высоты. | . | При установке крупных оконных элементов или
очень высоких вертикальных нагрузках монтажные консоли JB-DK с выступом от 80 мм могут быть дополнительно укреплены угловой опрой AW 75 |
Материал стен: Каменная кладка с отверстиями
|
Консоли JB-DK-ALW |

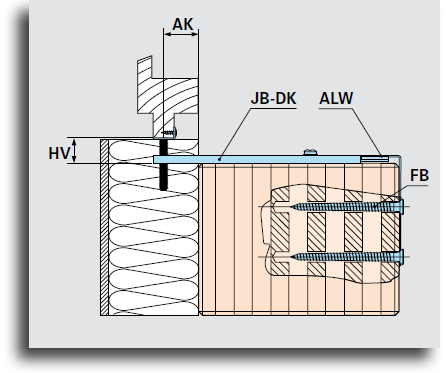

При монтаже на кладке из полого кирпича необходимо
использовать уголок для крепления ALW. Элемент закрепляется на внутренней стороне оконного проема FB-шурупами. |
|

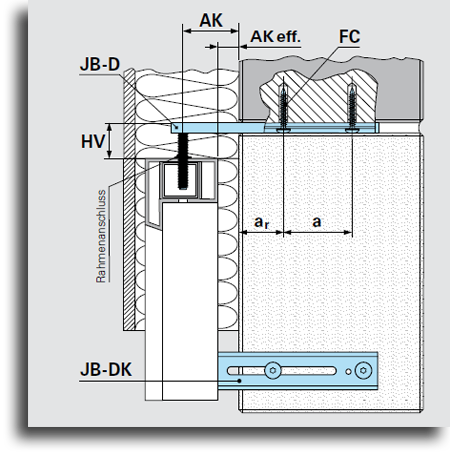

Предварительный монтаж консолей JB-D |
по бокам окна (в процессе изготовления окна или на месте установки) |
Материал стен: Кладка из полого кирпича,
|
Консоли JB-D |
Допустимая нагрузка на консоли JB-DK |
Проблемы с конденсатом
Конденсат возникает когда теплый воздух в комнате слишком быстро
охлаждается на внутренней стороне окна. Этого можно избежать правильным расположением рам в оконных проемах при помощи системы JB. |
|

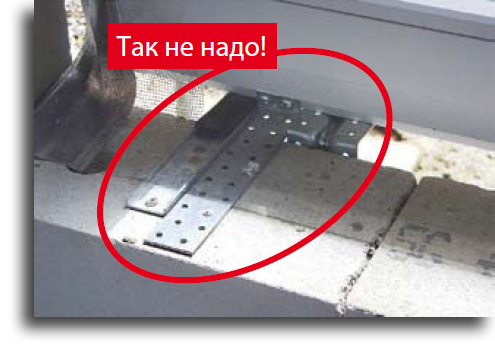

Так монтировать не следует! | ||||

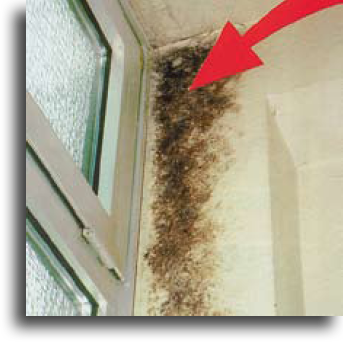

Грибовидная плесень опасна.
В случае появления плесени укажите на грубые ошибки в монтаже. Неправильно рассчитан изотермический процесс или установка окон проведена непрофессионально. |
| |

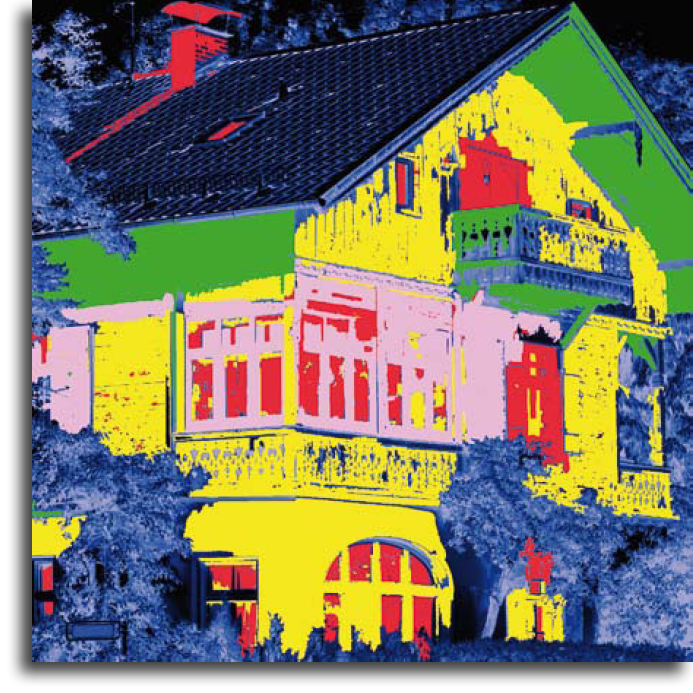

Инфракрасный свет выявляет
недостатки. С помощью инфракрасных камер
могут проводиться замеры температур и выявляться минимальные различия в температуре фасада. При возведении новых зданий могут обнаруживаться ошибки проектирования или монтажа. При реконструкции можно принять необходимые меры для правильной установки окон. |
Каталог JB-D®.
(PDF, 19 Мб) | Компендиум по JB-D®.
(PDF, 25,5 Мб) | Брошюра для самостоятельного расчета
(PDF, 793 Кб) | ||
