Уникальная, инновационная система.
Тип: Уникальная конструктивная особенность Soter™.
Анкерный пост Soter™ - это уникально запатентованная конструкция, которая воплощает в себе множество технологических достижений в защите от падения.
Анкерный пост выполнен в виде съемного модуля и опорной плиты, оба элемента имеют свои водонепроницаемые уплотнители.
В конструкцию съемного модуля входят запатентованный амортизатор энергии и срывной купол, который удерживает съемный модуль перпендикулярно к его опорной плите.
В подавляющем большинстве случаев, после срабатывания, съемный модуль может быть заменен, без необходимости демонтажа опорной плиты, что очень выгодно отличает систему Soter™ от аналогов.
|
Cрабатывание

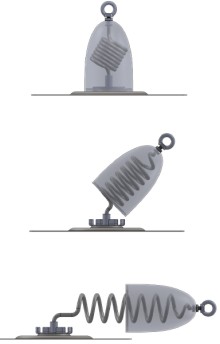

В случае падения, задействованные силы приведут к тому, что срывной купол, предназначенный для сопротивления статической нагрузке, освободит амортизатор энергии, который, в свою очередь, и уменьшит воздействие на кровельное покрытие, и спасет пользователя (ей).
В условиях статической нагрузки срывной купол начнет освобождать амортизатор энергии примерно с 4 кН. Динамическое, пиковое усилие на анкерный пост ниже 6 кН.
Во время удержания падающей массы запатентованный амортизатор энергии, внутри срывного купола, расположиться в той же плоскости, что и опорная плита. Несмотря на то, что нагрузка будет оказываться в направлении растяжения (TI), преобладающим будет нагрузка со сдвигом (SI) через крепежные элементы, удерживающие плиту основания на кровле.
На графике ниже мы видим, что Пиковое усилие, Fр = 6кН для массы 200кг в свободном падении и высота точки крепления от опорной плиты, Ap = 50 мм после развертывания.
| ... | |
Цикл от первоначального воздействия до пиковой силы (dt), длится, как правило, около 0,5 секунды. Далее масса будет колебаться, причем колебания затухают до состояния покоя.
The data shown was taken from a calibrated 12kN drop test being captured on 1kHz instrumentation. |
Расчеты
Используя положение самого дальнего крепежного элемента от направления развертывания до переднего края базовой плиты, здесь Df = 410 мм, теперь мы можем определить растягивающую нагрузку (Tl) и сдвиговую нагрузку (Sl) в крепежных элементах как:
Sl = Пиковая нагрузка / Количество крепежных элементов: 6 кН / 8 = 0,75 кН на крепеж
Tl = пиковая нагрузка x высота точки крепления / Df: 6 кН х 50 мм / 410 мм = 0,73 кН
Как правило, в большинстве случаев, самые дальние крепления от переднего края базовой плиты будут подвергаться большей растягивающей нагрузке (Tlr), поэтому мы можем сделать вывод:
Tlr = Tl / Количество самых дальних крепежных элементов: 0,73 кН / 4 = 0,183 кН на крепежный элемент
Необходимо помнить о длине используемой опорной плиты и количестве крепежных элементов, удерживающих опорную плиту в системе крыши.
|
